アクアリアバンパースポイラーType1 取り付け要領書


参考資料としてください。

①純正バンパーを取り外します。
バックドアを開けた部分の「トルクスネジ×2」と「底部のクリップ×8」を取り外します。
・六角レンチ、リテーナーなどが必要になります。
※「トルクスネジ×2」「クリップ×6」を再使用します。
「クリップ×2は大切に保管してください。」

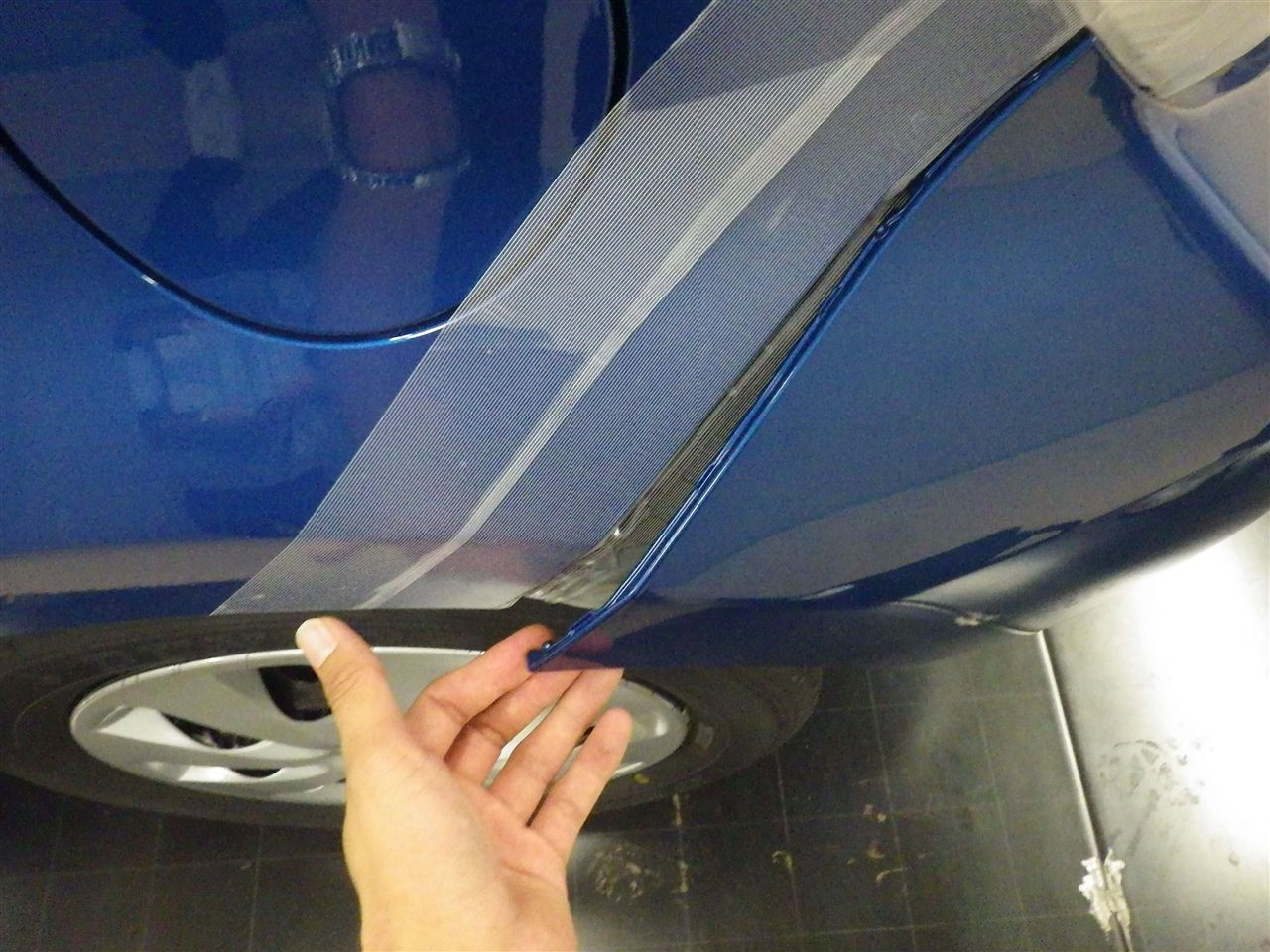

手の部分に嵌合爪がありますので、外してください。
車体の個体差により「外れにくさ」がありますので、ケガやキズにご注意ください。
車体に養生テープなどを張ると傷がつきにくくなります。


かならず2人以上で、作業をお願いいたします。

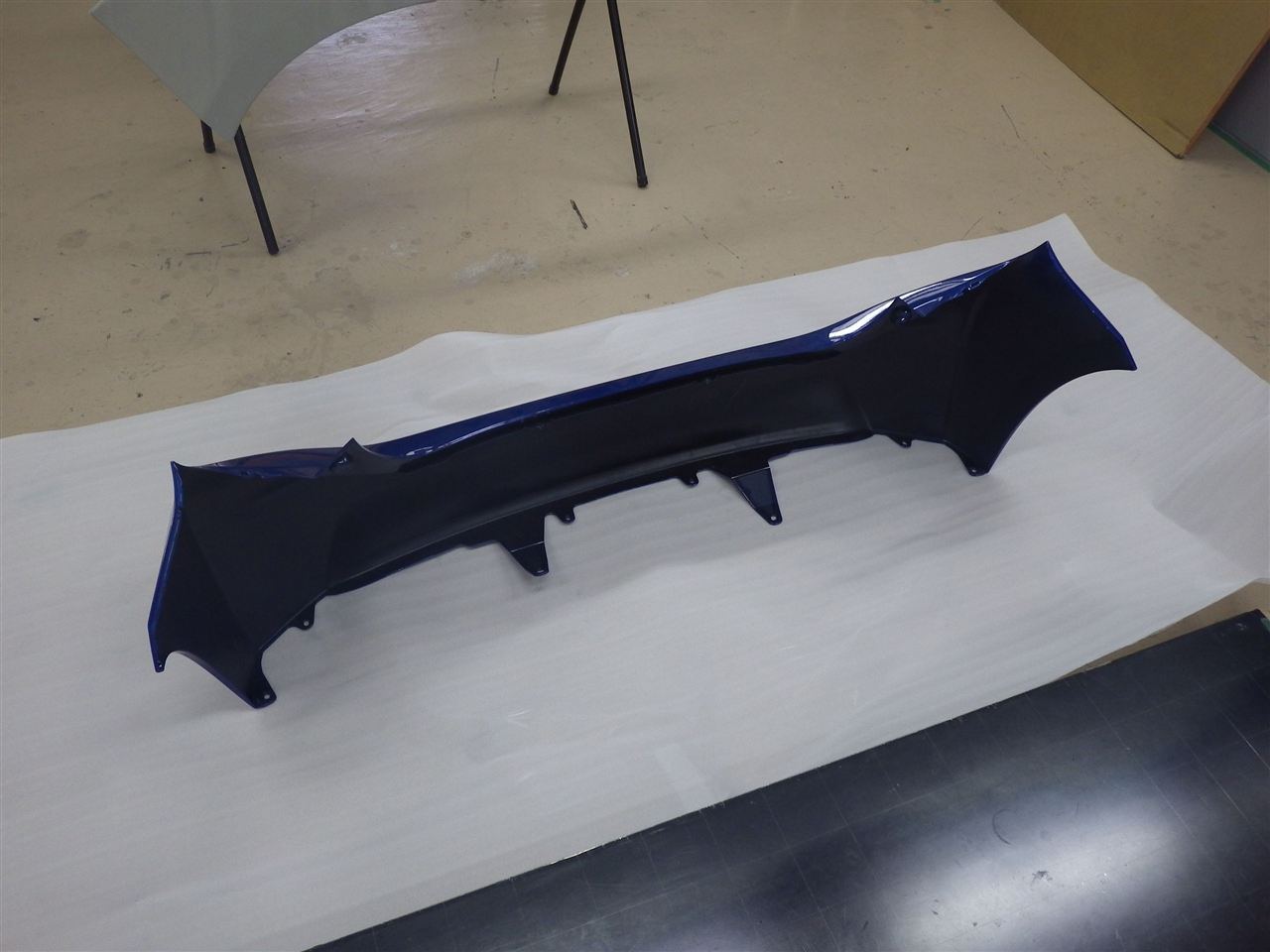

マットで包むなどして傷が付かないように保管してください。


②整流板の取り外し

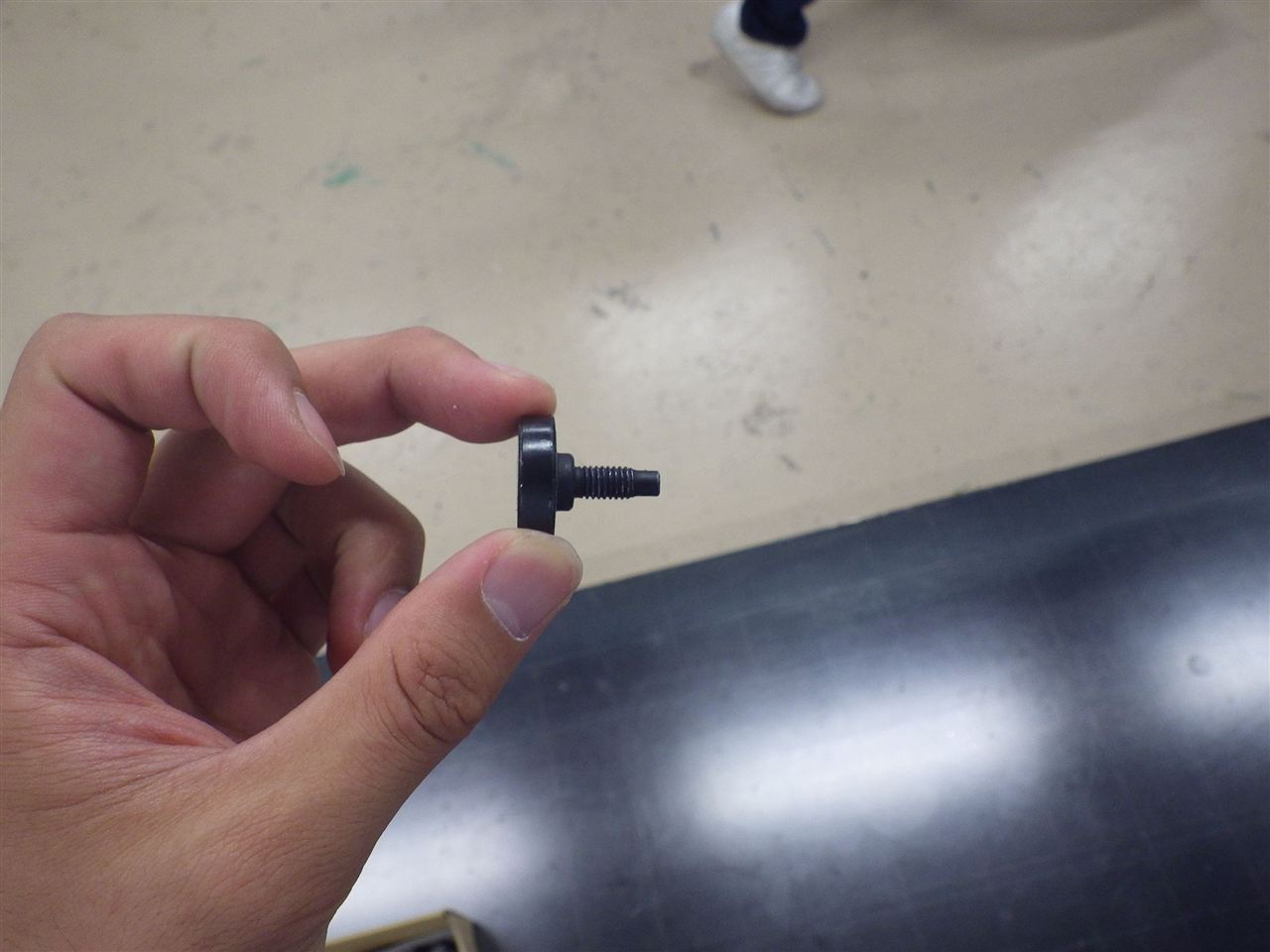

底部の「クリップ×3」を外してください。

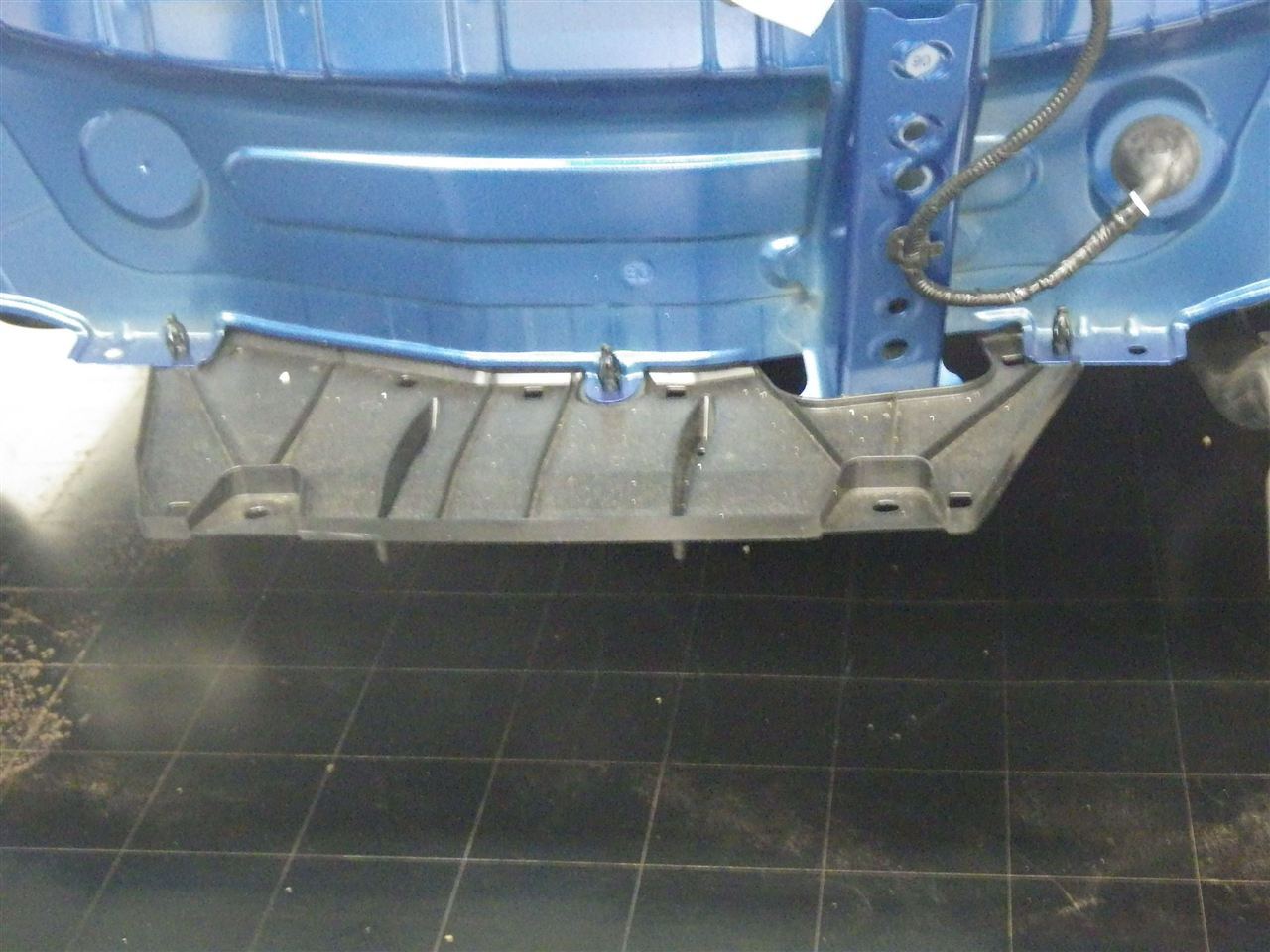

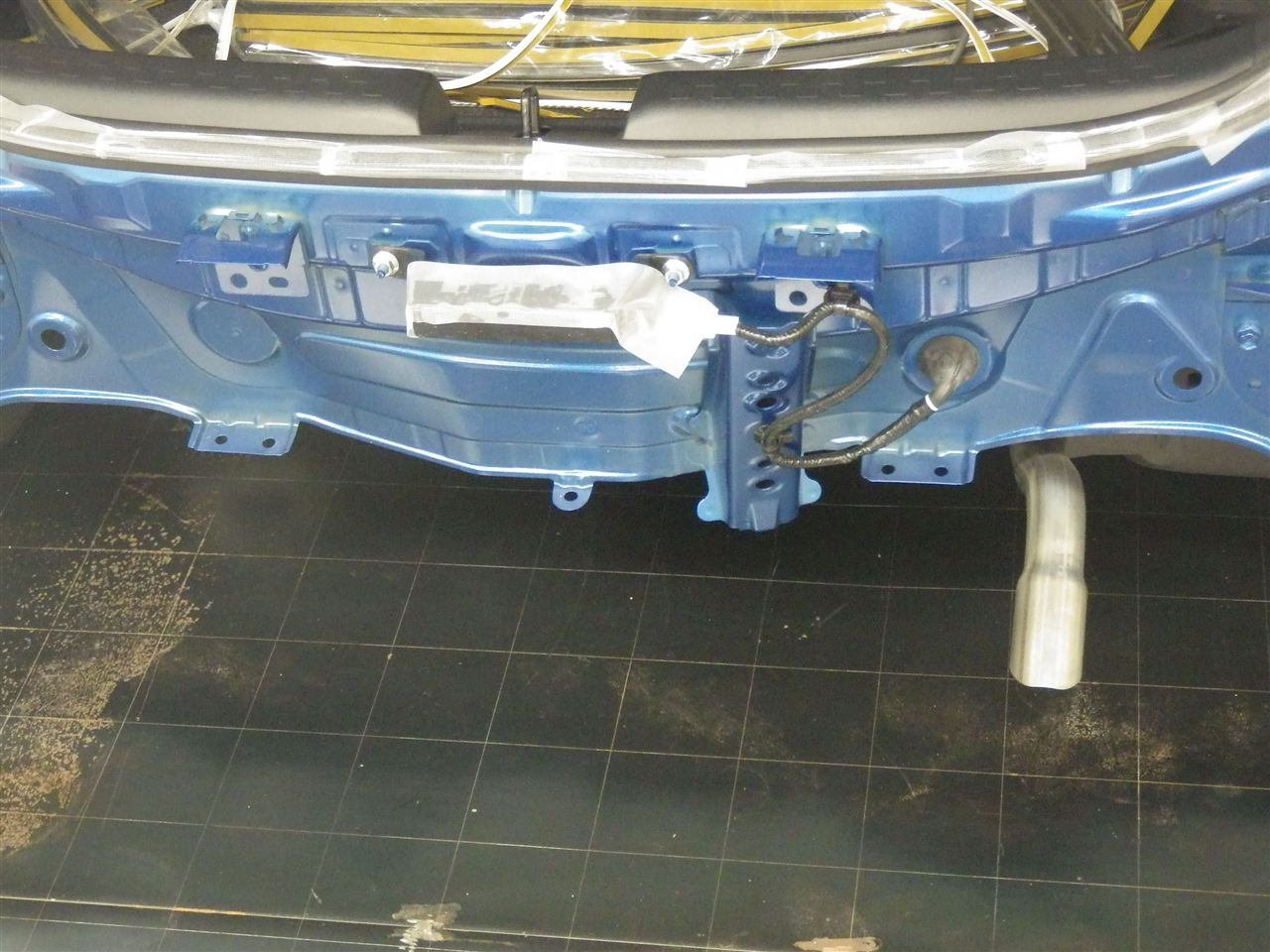

外すと・・・↓

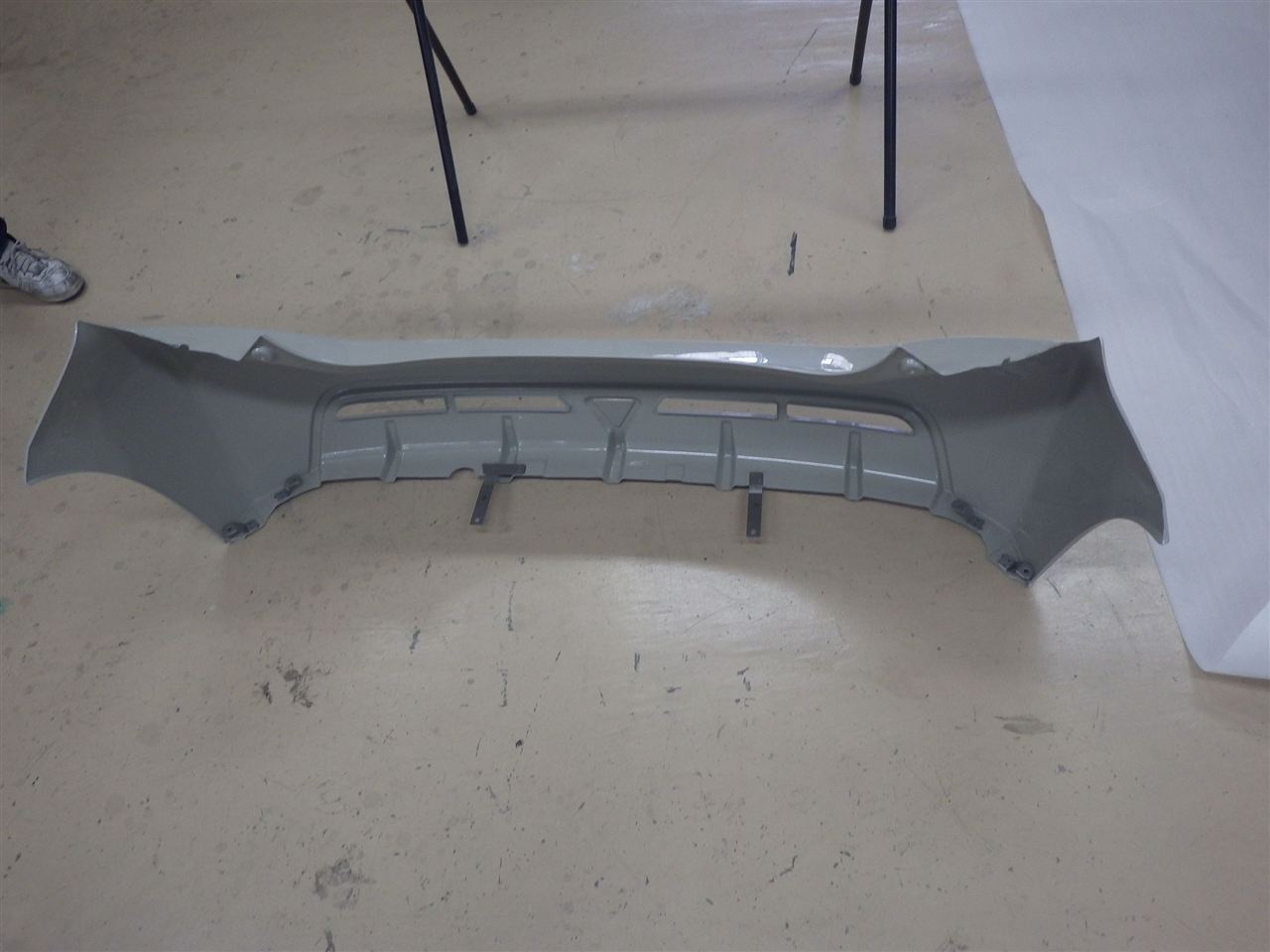

③弊社リアバンパーを用意します。
※試作段階の製品ですので、実際の商品とは異なる場合がございます。
画像のように地面に直置きは傷や不良の原因となりますので、
絶対にやめてください。


塗装品では、メッシュクリップ・メッシュ・ブラインドプレートは付属された状態でのお渡しとなります。
未塗装品では、メッシュクリップのみついております。

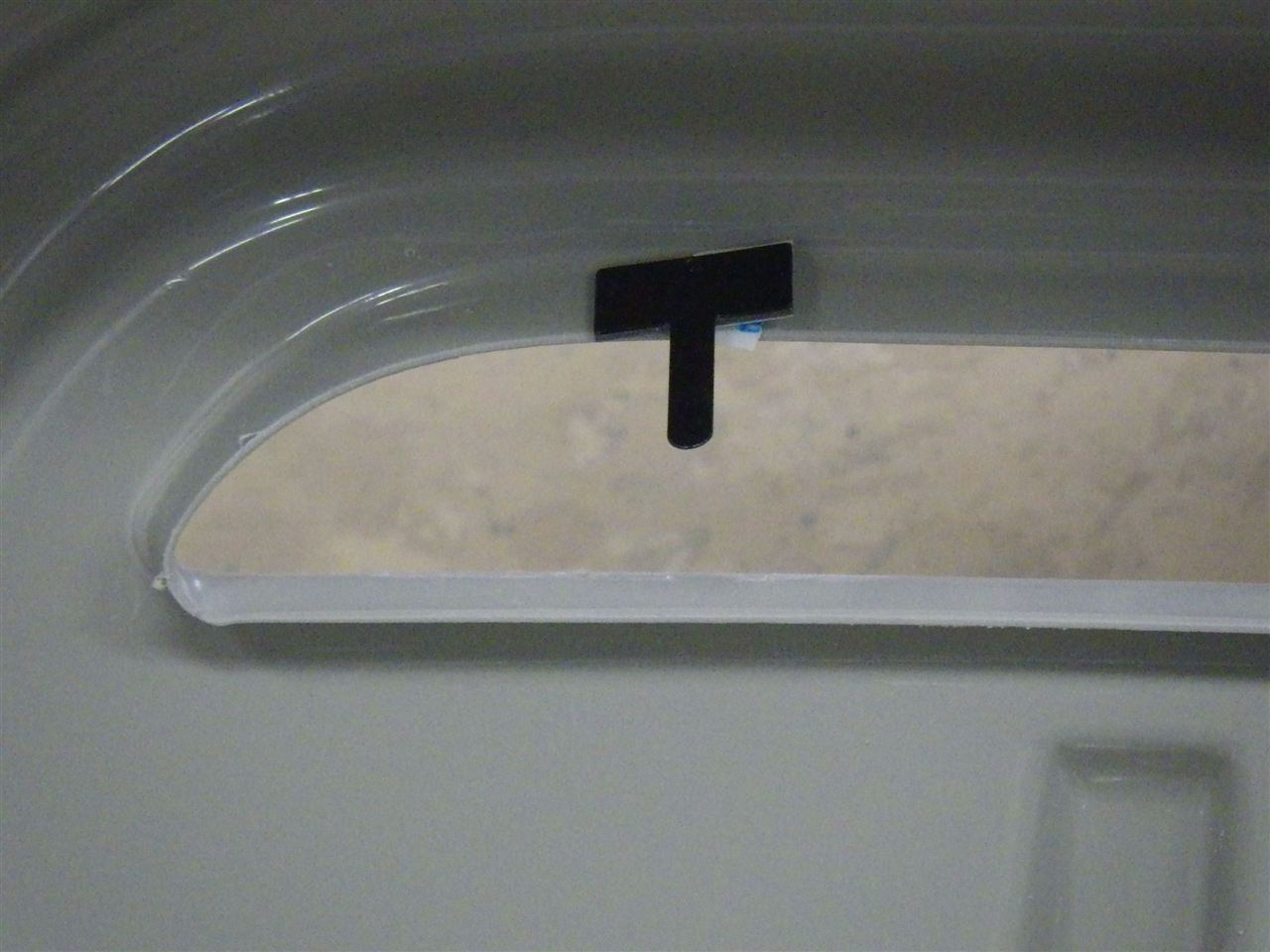

メッシュ・ブラインドプレート(ザラザラしている方を内側に)は、塗装後装着してください。



④バンパーを取り付けます。
ツメを嵌合しながら、取り付けてください。
ツメを嵌合させたあとは、

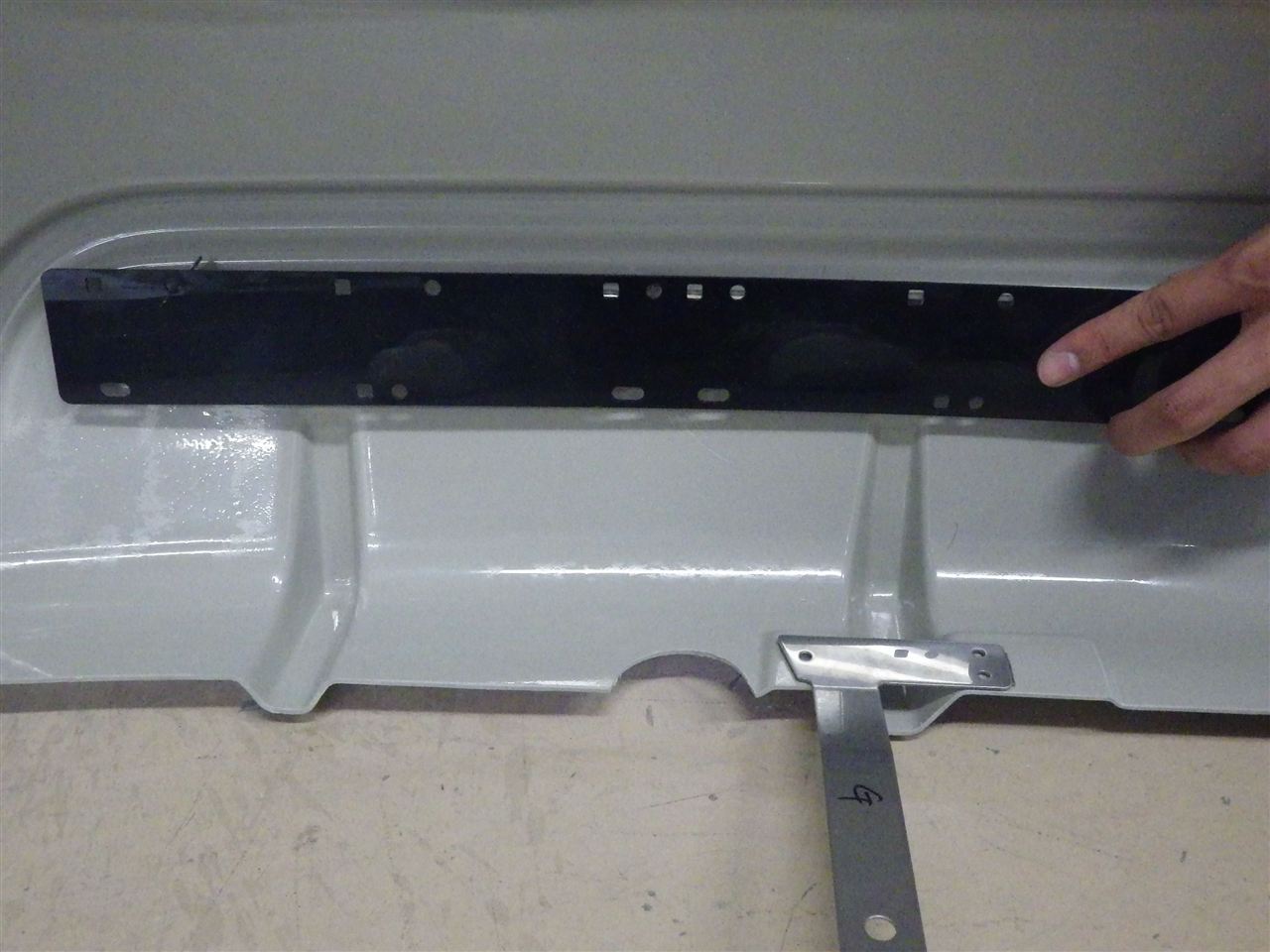

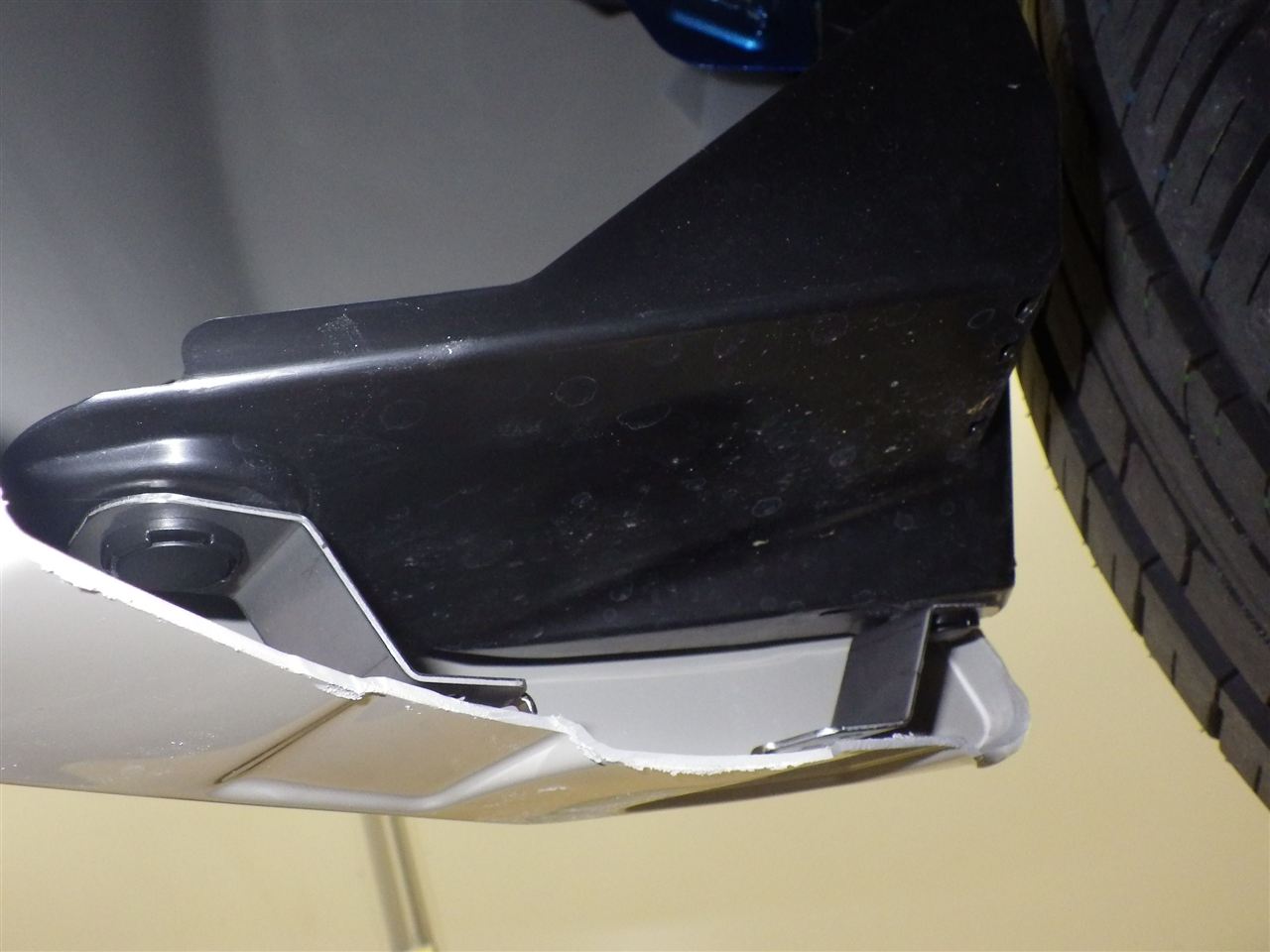

ブラケット(金属部分)と車両とを合わせながら、クリップを装着してください。
ワッシャーを間にかませて、トルクスネジを締めてください。

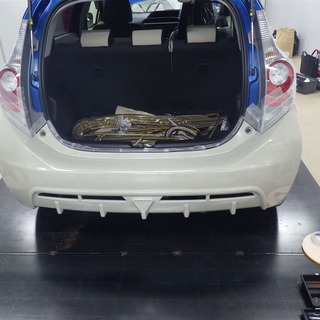

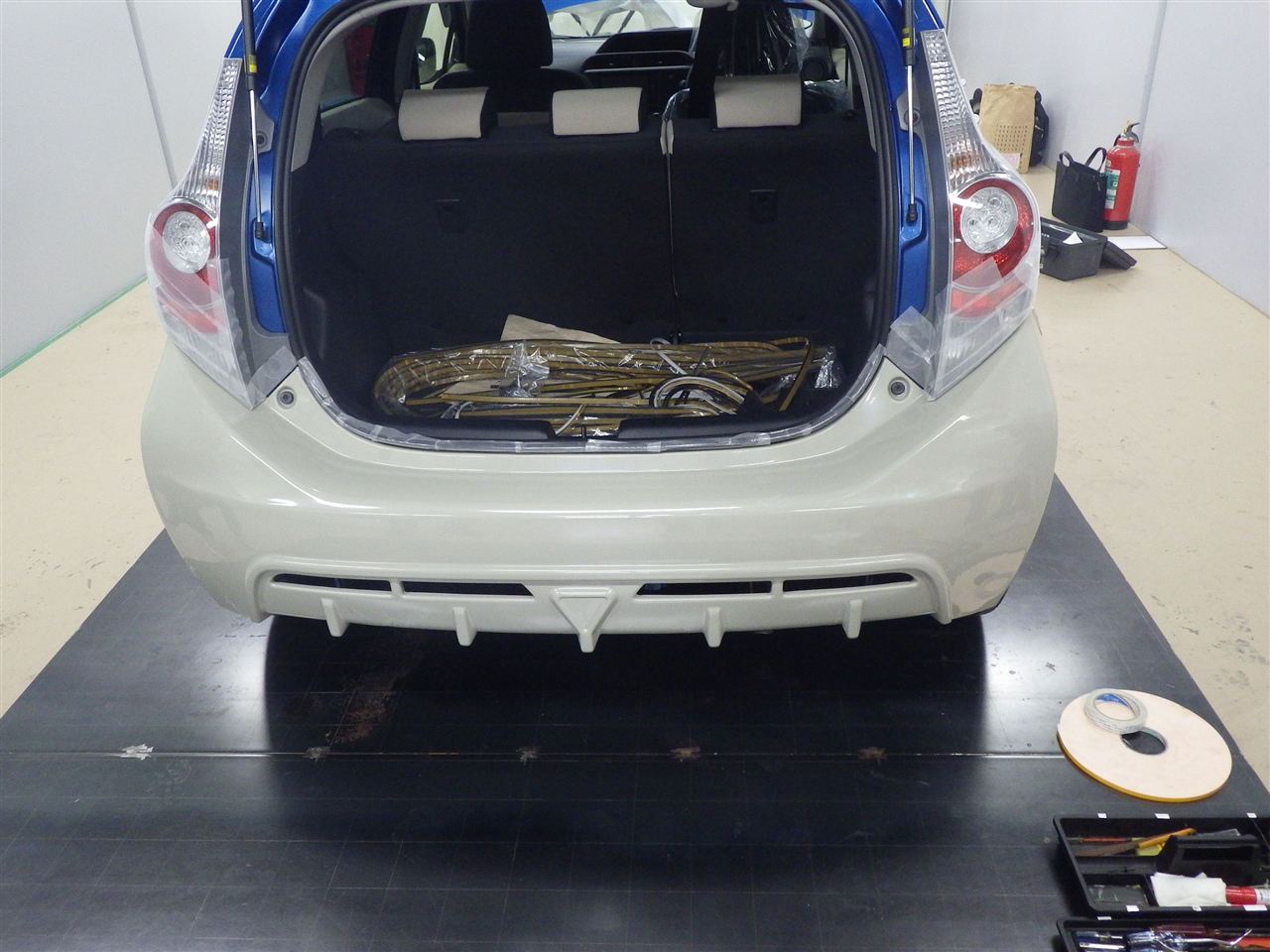

⑤最後に、同梱のポッティングシールを貼ってください。

作業時間は、2名で20分程度となります。
