アクア フロントバンパー 取付要領

①製品を確認する。

取り扱い説明書を確認いただき、構成部品の数量や製品をお確かめください。

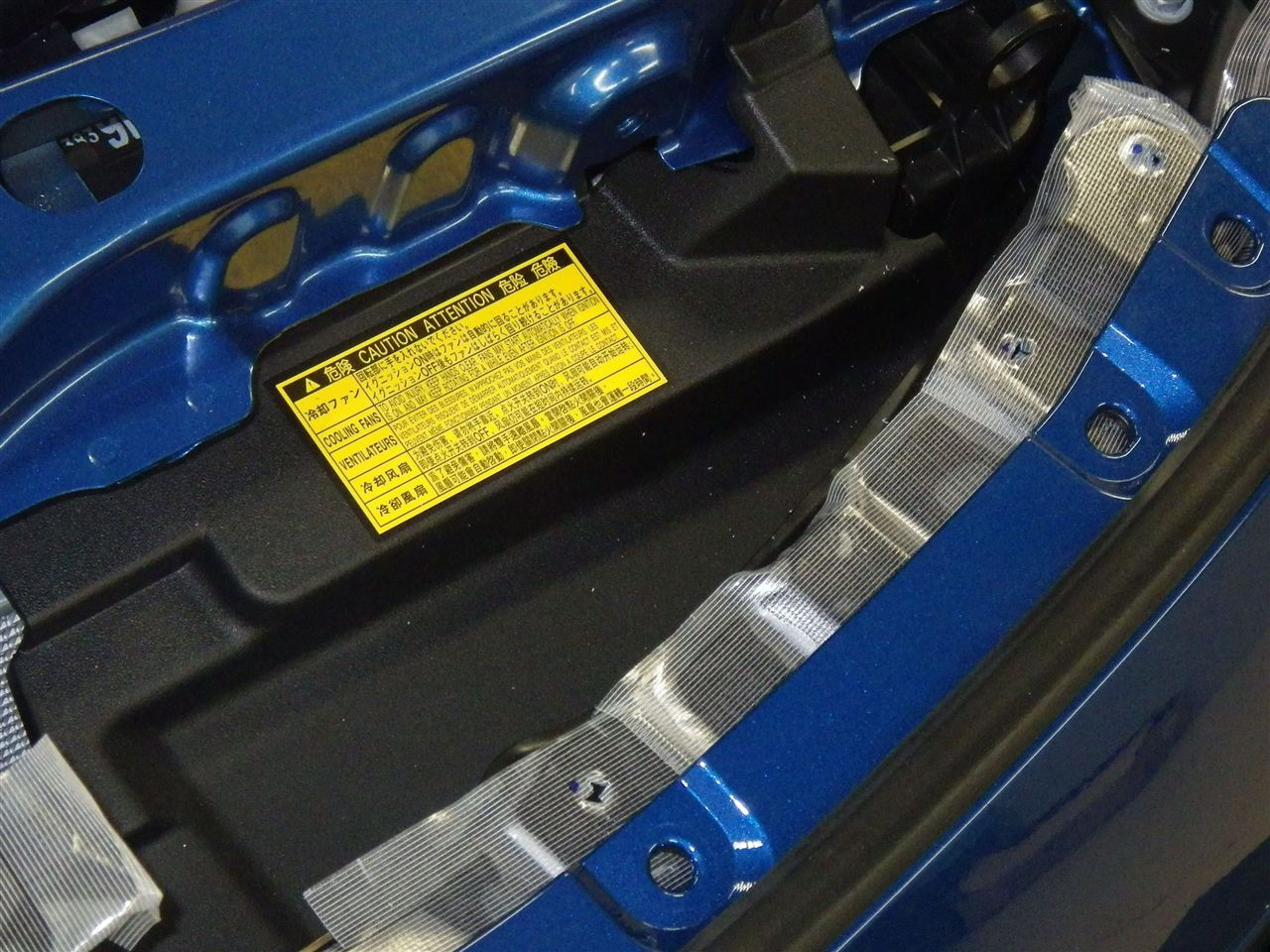

②トランクを開け、ウェザーストリッパー・上部クリップを外します。
底部のネジを取り外します。ネジは配置を覚えておいてください。
ネジ・クリップなどは再使用致しますので、なくさないように保管してください。

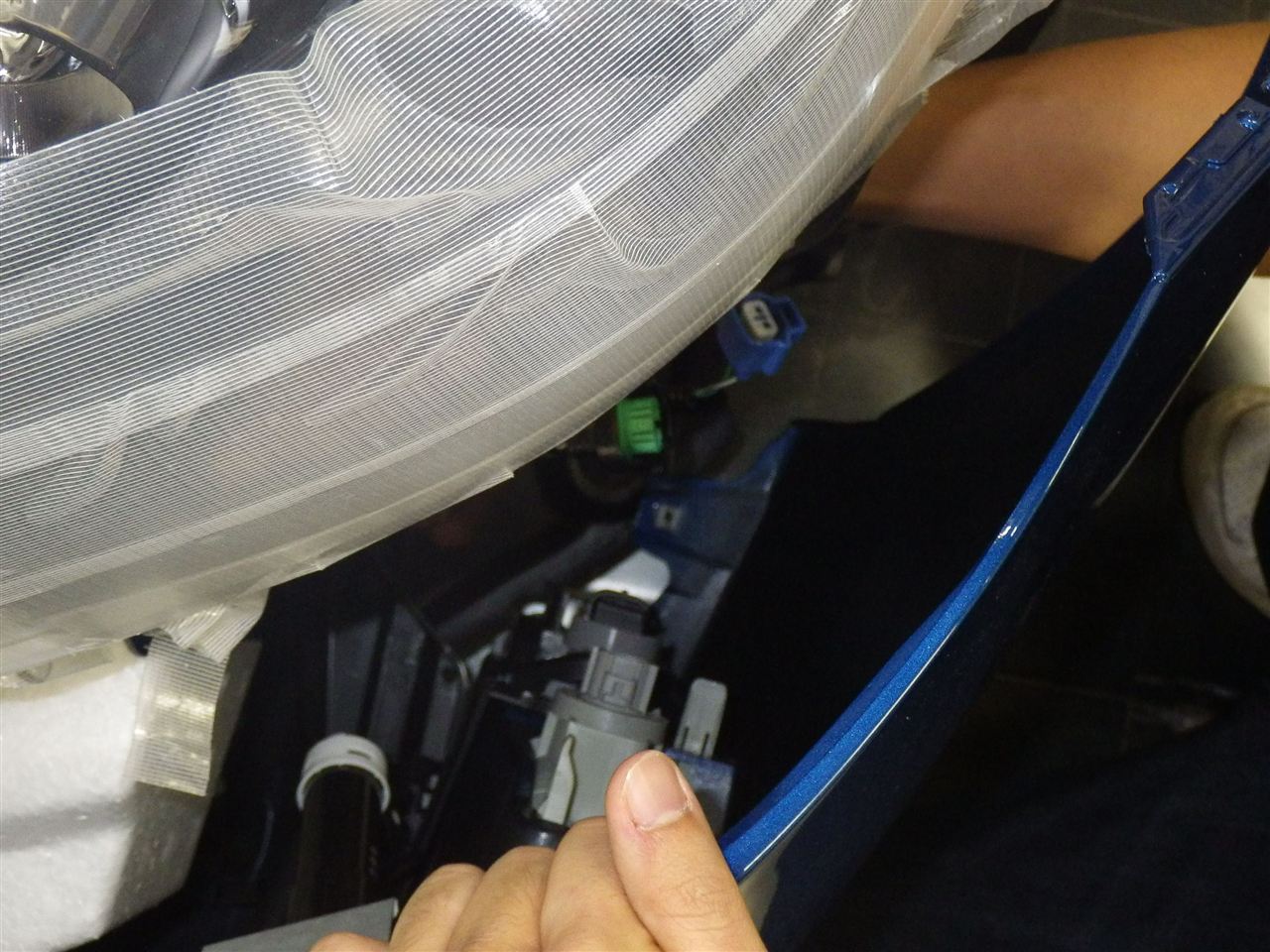

③ウォッシャ液・フォグライト・ウインカーのハーネスを外します。

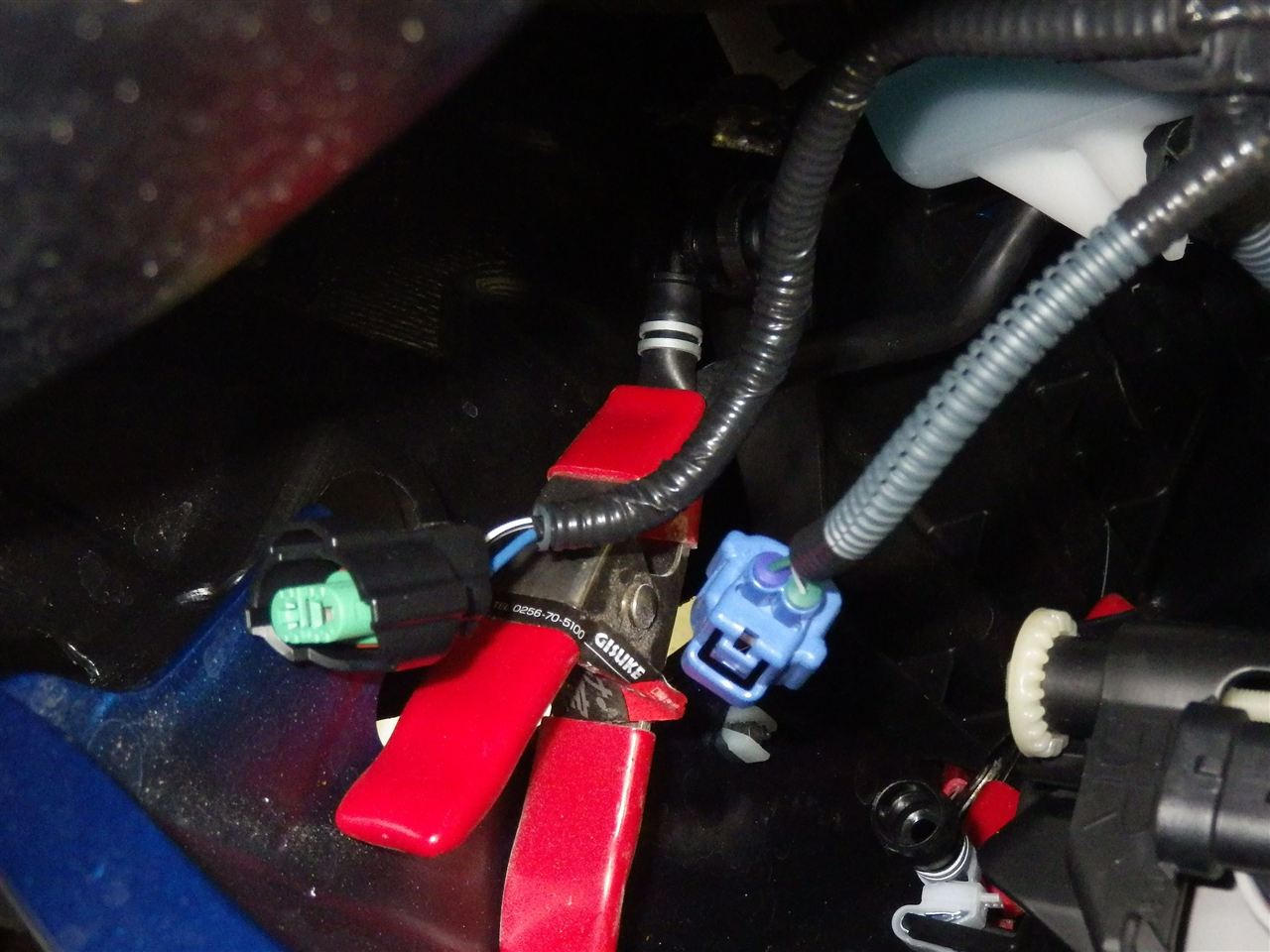

※ウォッシャ液が漏れるので、下記図のように、洗濯バサミなどで液がもれないように処理をお願いいたします。

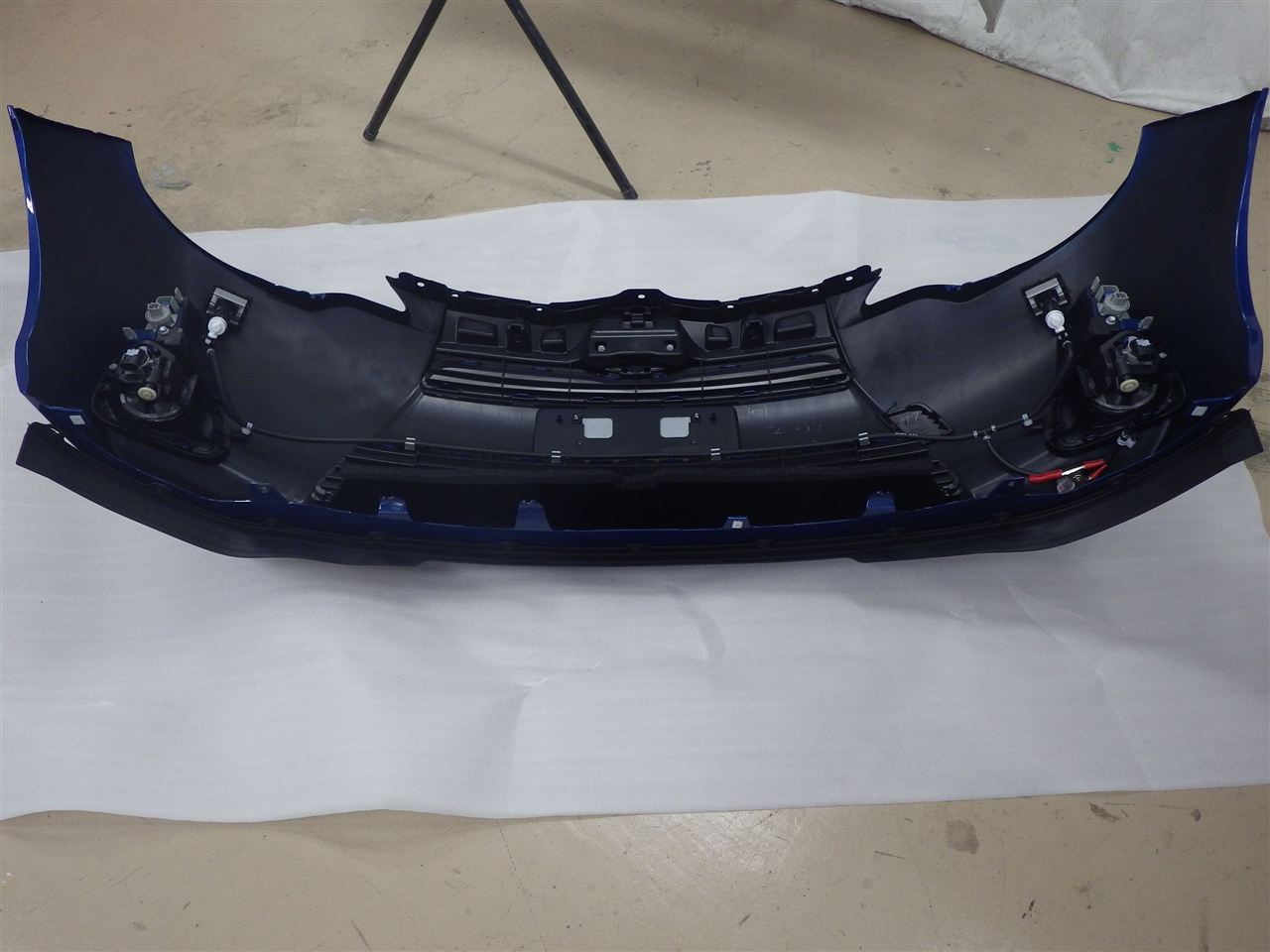

④バンパーを外します

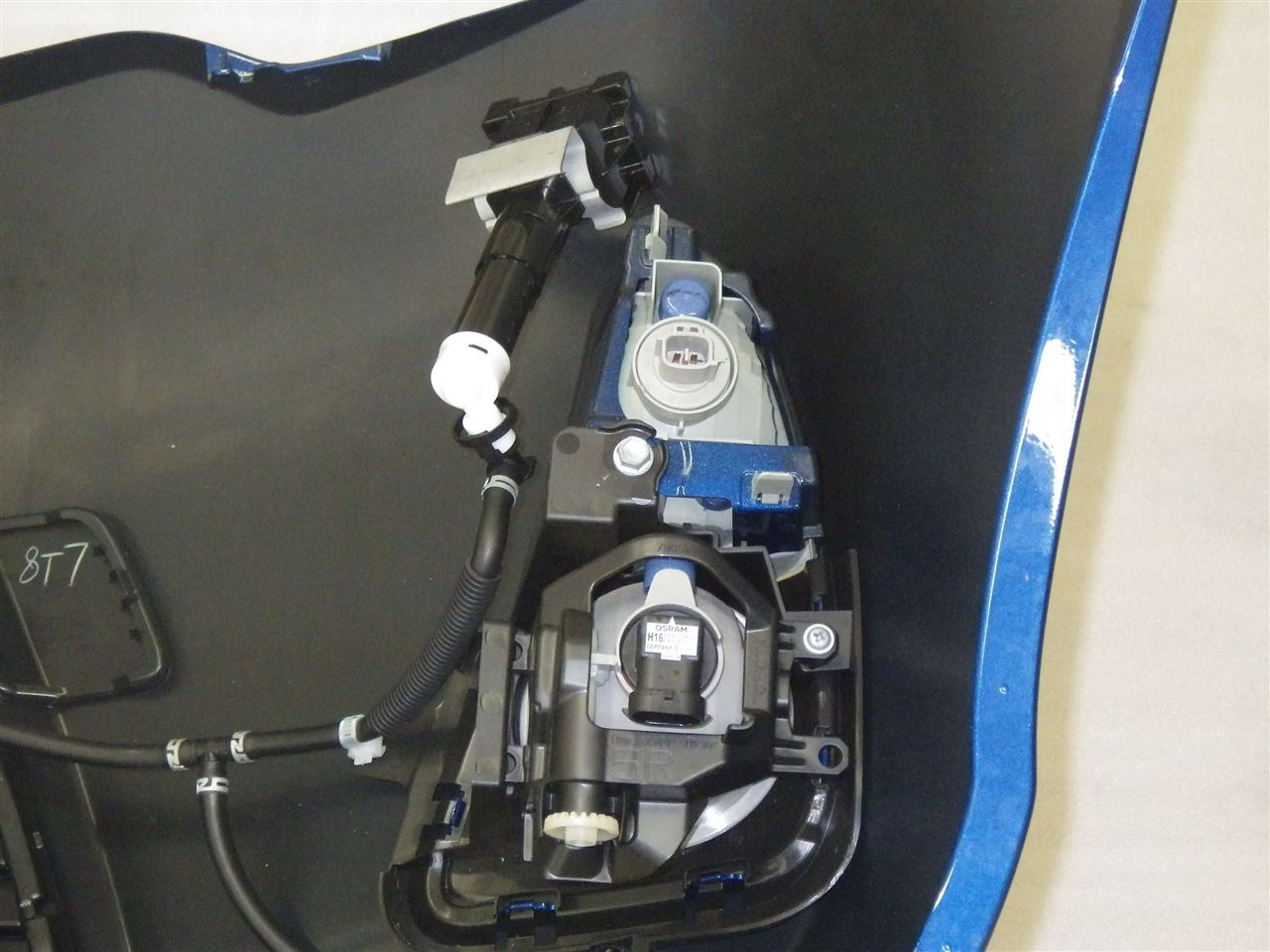

⑤フォグランプやウインカーを取り外します
純正部品を使用致しますので、傷をつけないように保管してください。

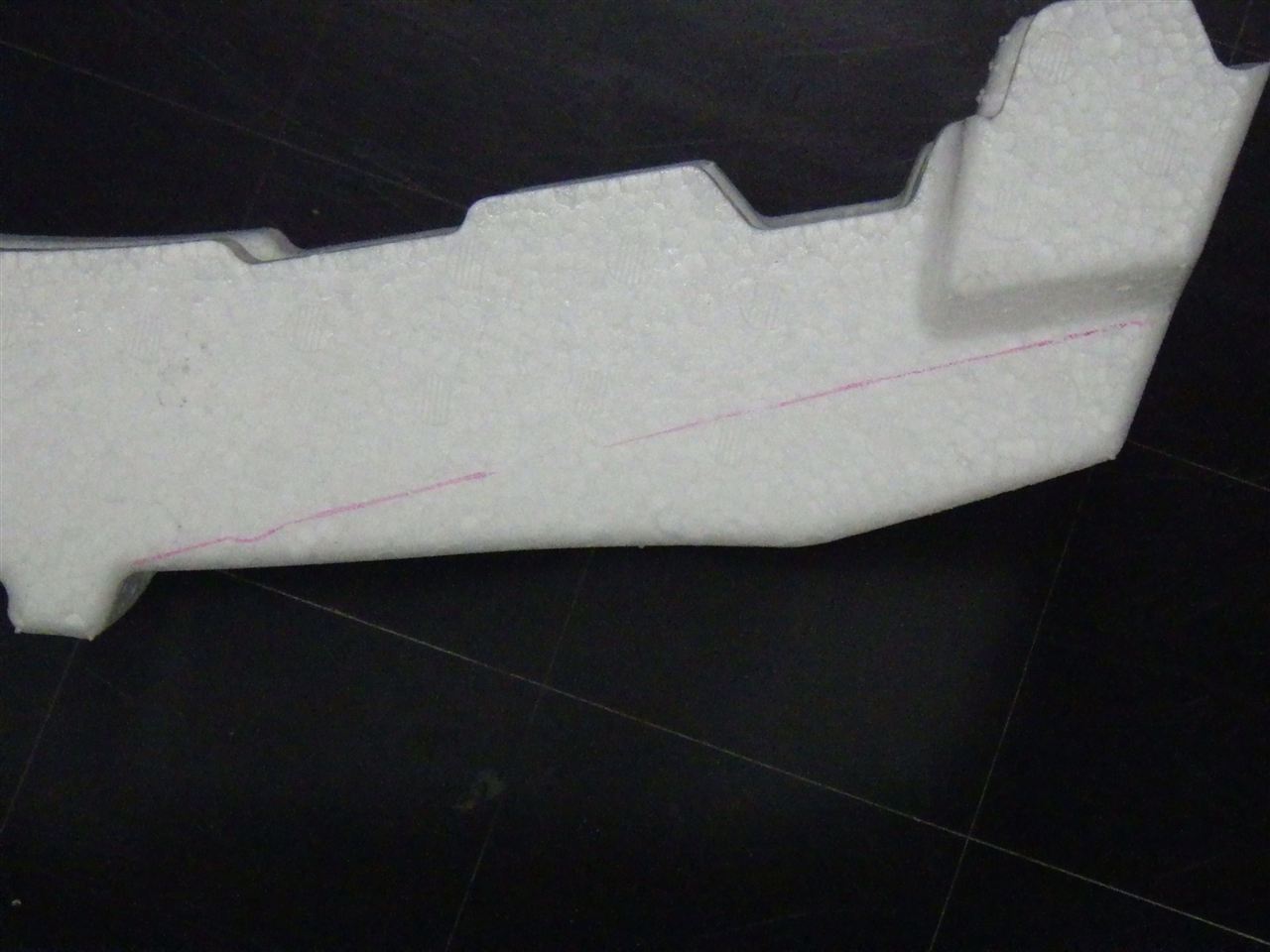

⑥レインフォースメントをカットします


バンパーに干渉しますので、赤線部をカットします。

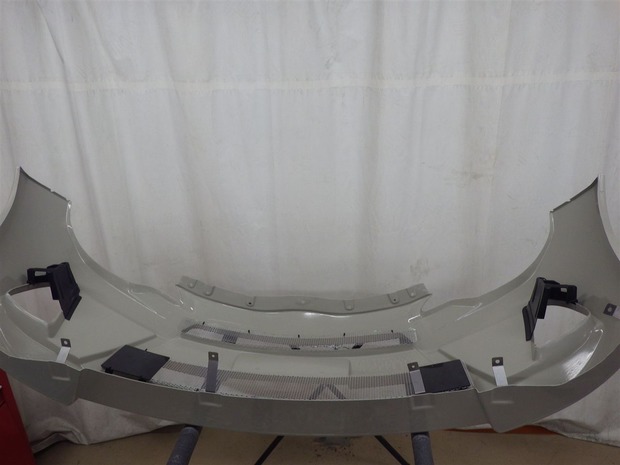

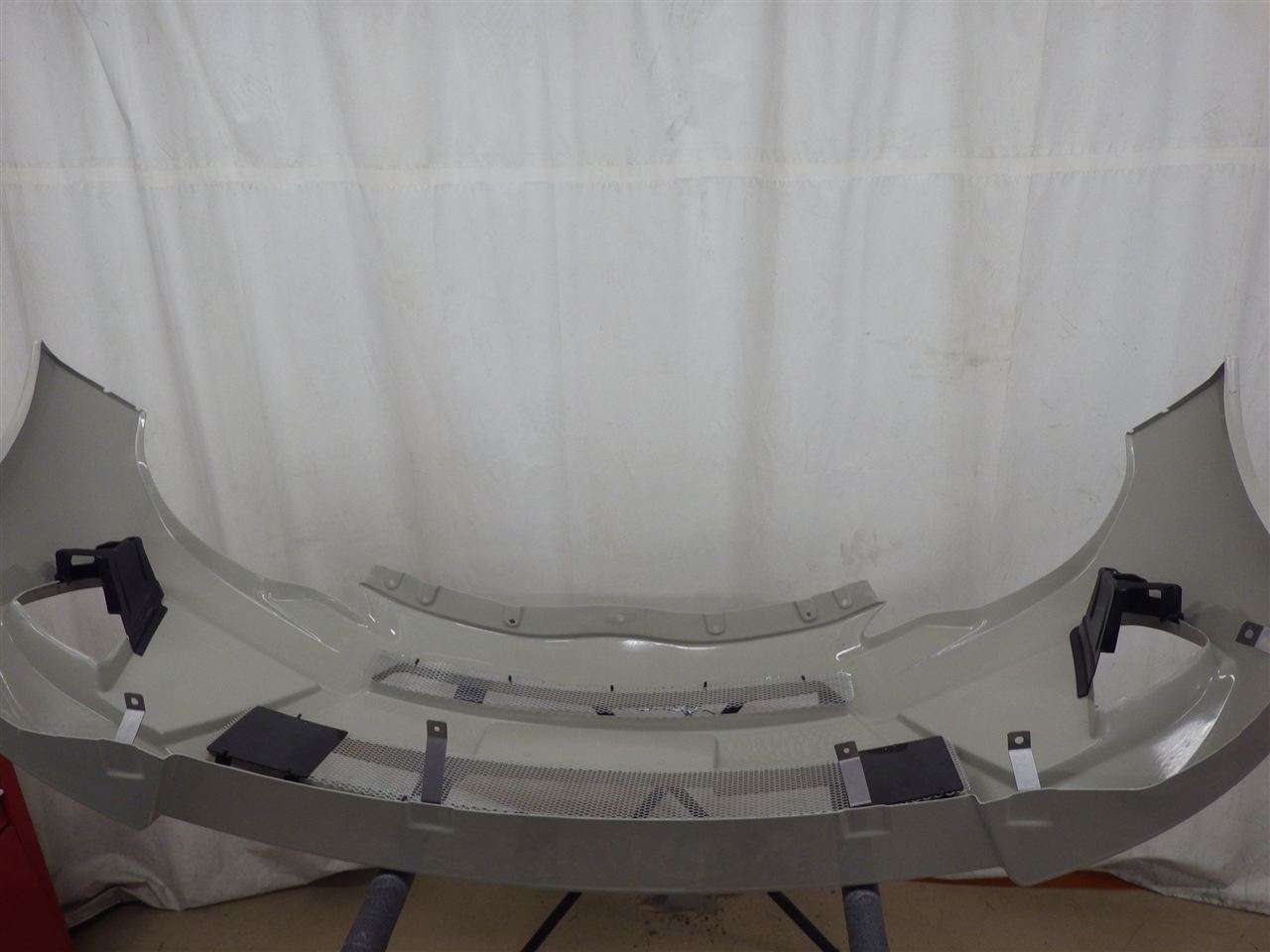

⑦バンパーを用意します。


※直置きには注意してください。

素地品に関しては、塗装前に組付の確認をお願いいたします。

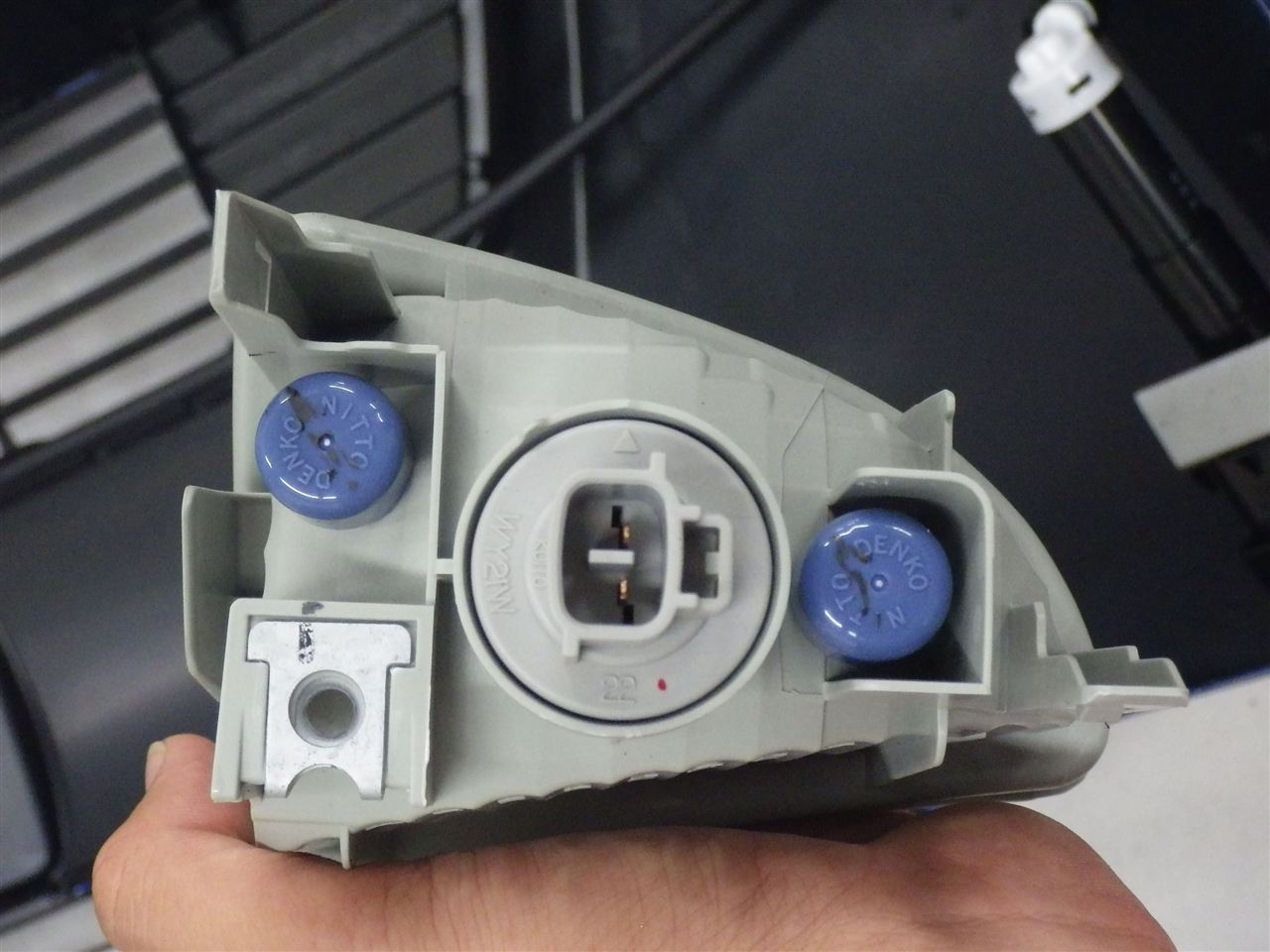

⑧組み付けされているブラケットにウインカーを組み付けます。
次にフォグランプユニットを組み付けます。

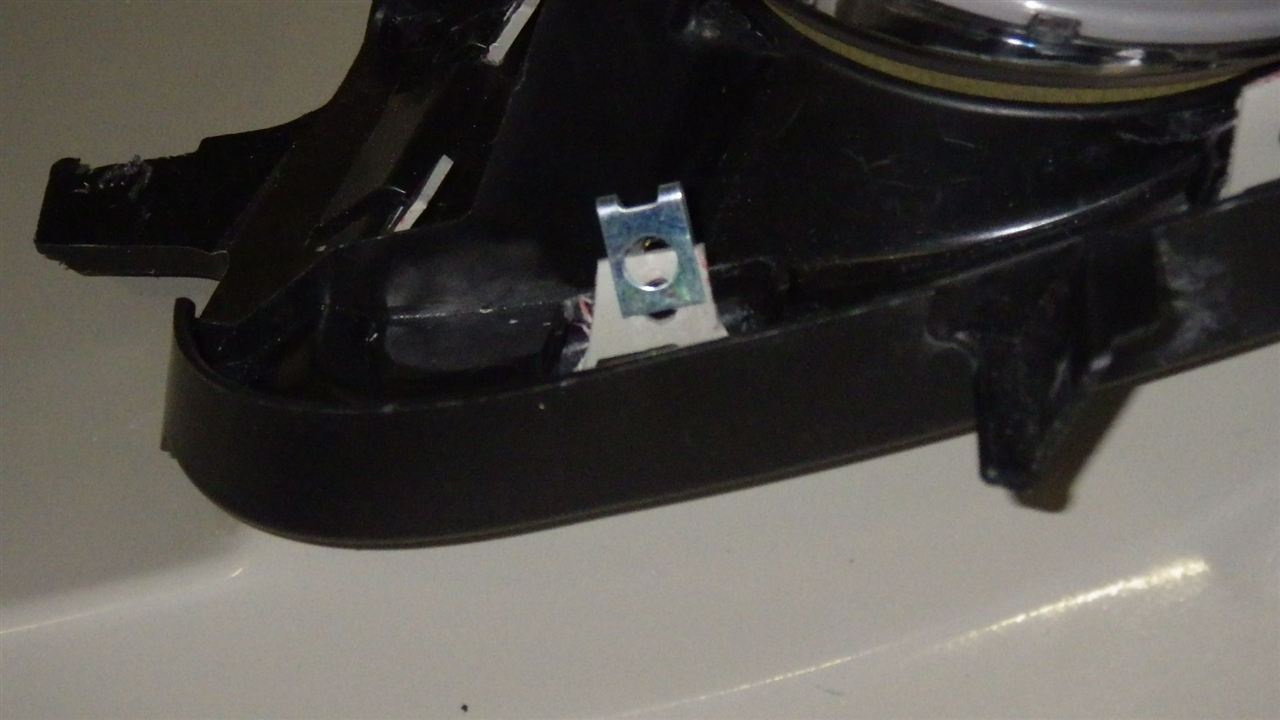

爪にあわせて押し込み、意匠面を確認しながらスプリングナットとスクリューで共締めをしてください。
先にキリなどで、純正部品に穴をあけておくと締めやすくなります。

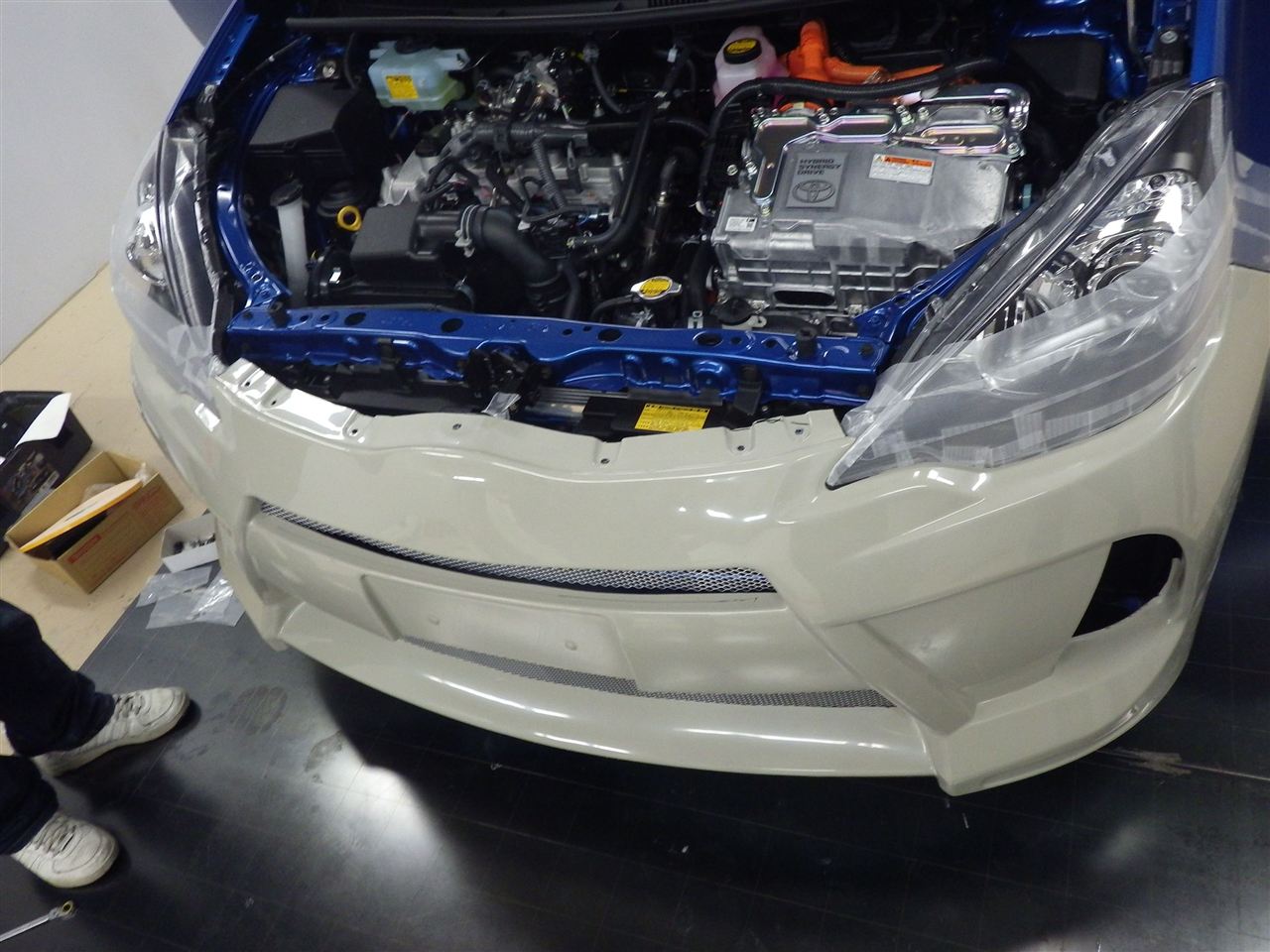

⑨スプリングナットや純正スクリューを使用し、固定していきます。

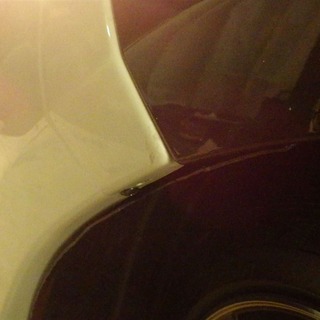

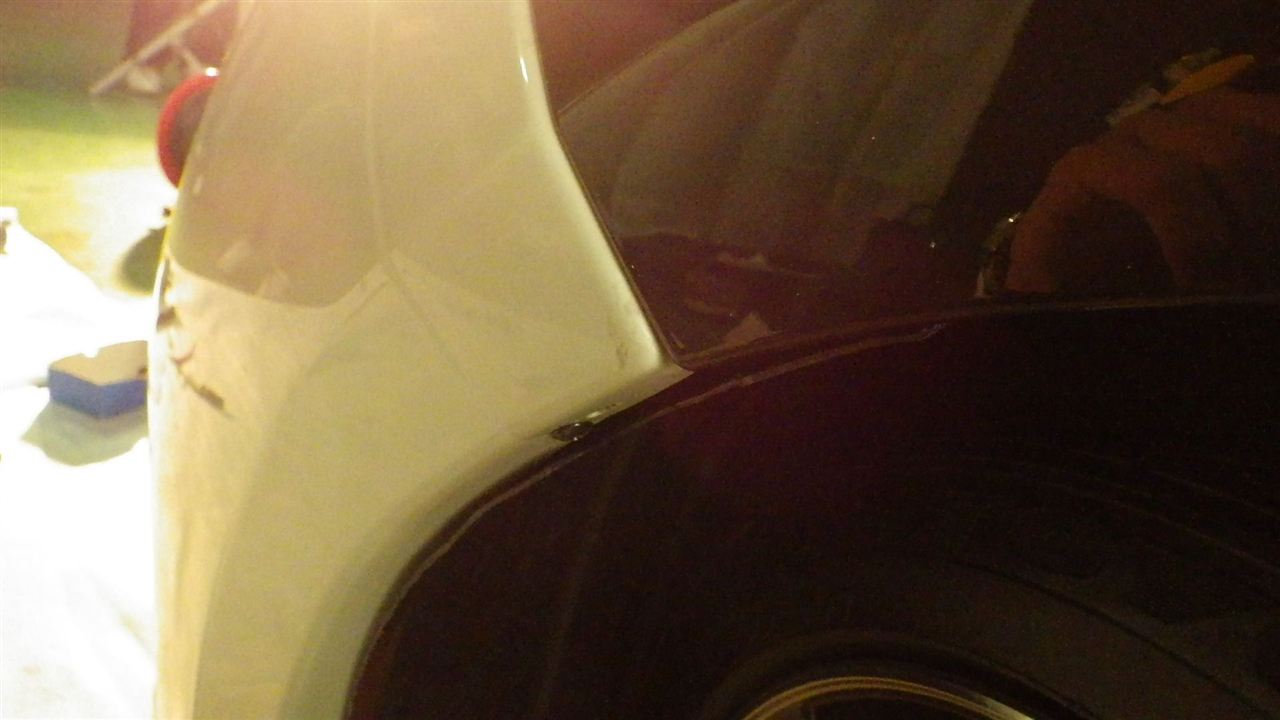

⑩フェンダー部分を固定


板ネットとスペーサーで固定します。
パーツを落としやすい部分ですので、注意してください。

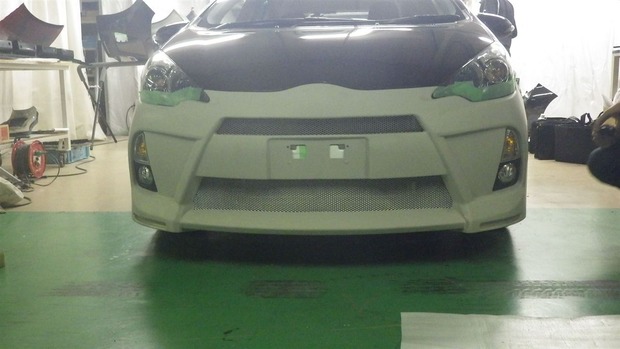

以上で、簡単な取付説明となります。

標準作業時間は2人で
外し:30分
取付:30分
程度です。
