アクア サイドステップL/R 取付要領書

サイドステップの取付を説明していきます!!
前回のリアバンパー同様に、試作品での組付のため、形状が若干異なる場合がございますので、ご了承ください。

①サイドステップを確認する。
塗装のムラや傷などがないかしっかりご確認ください。
組付後の不良に関しては、受け付けられませんので、ご了承ください。

左右を間違えないようにお気を付けください。

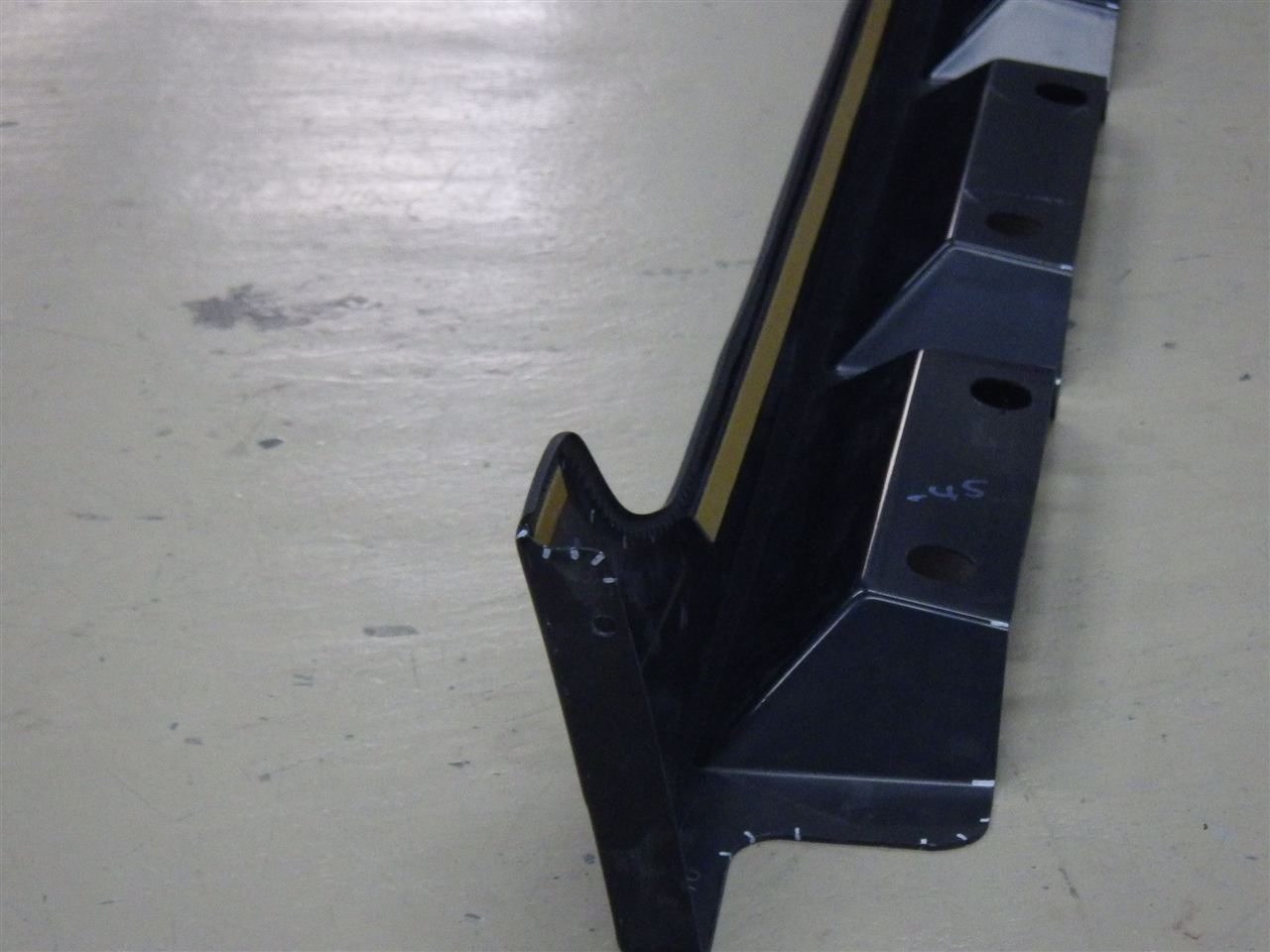

フロント側に穴が空いております。

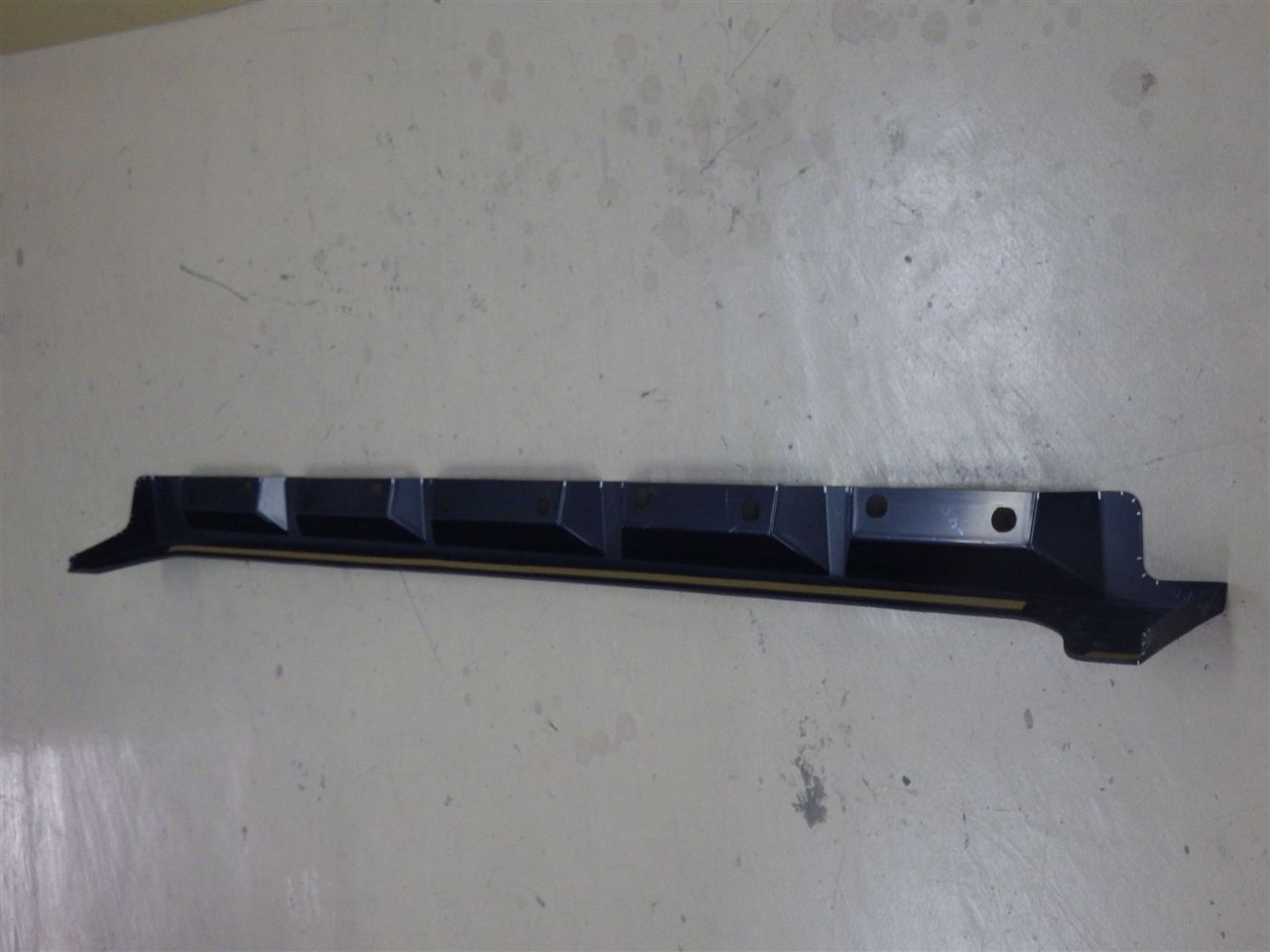

※画像のように、直置きすると傷や汚れの原因になりますので、ご注意ください!!

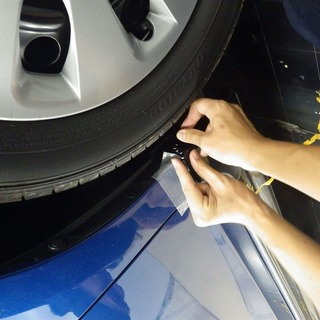

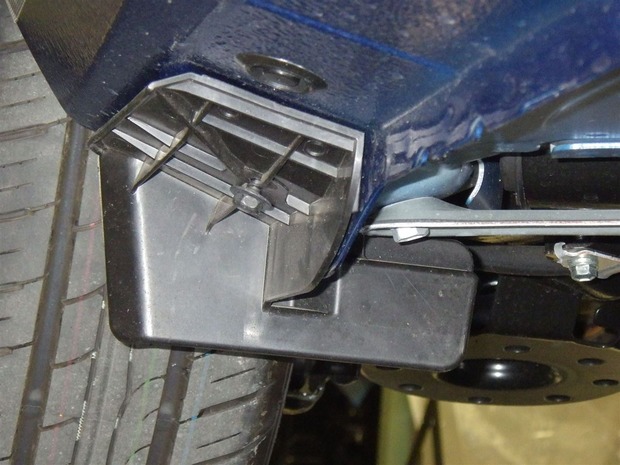

②純正スパッツを取り外します。

ナットを外すと、取ることができます。

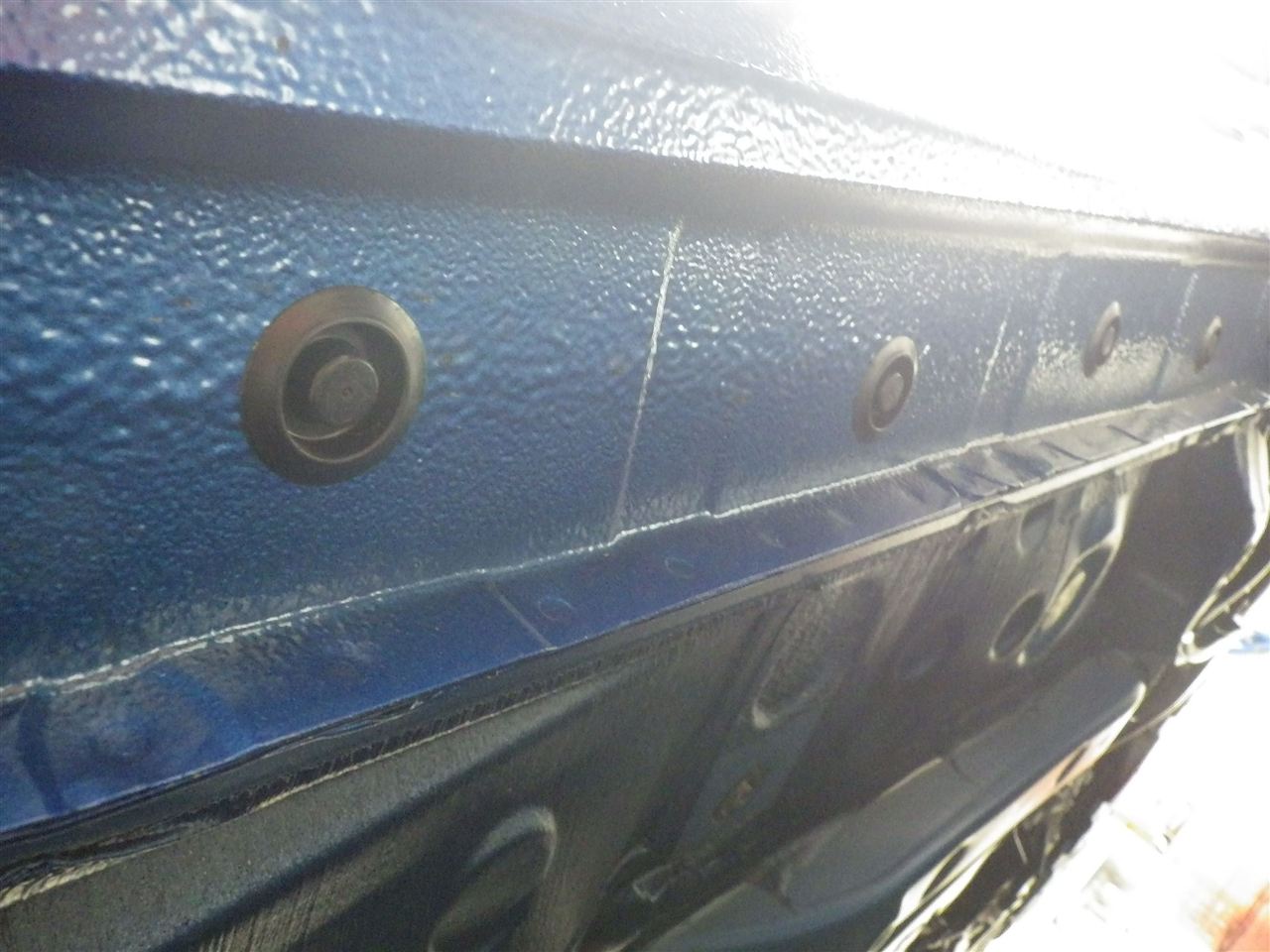

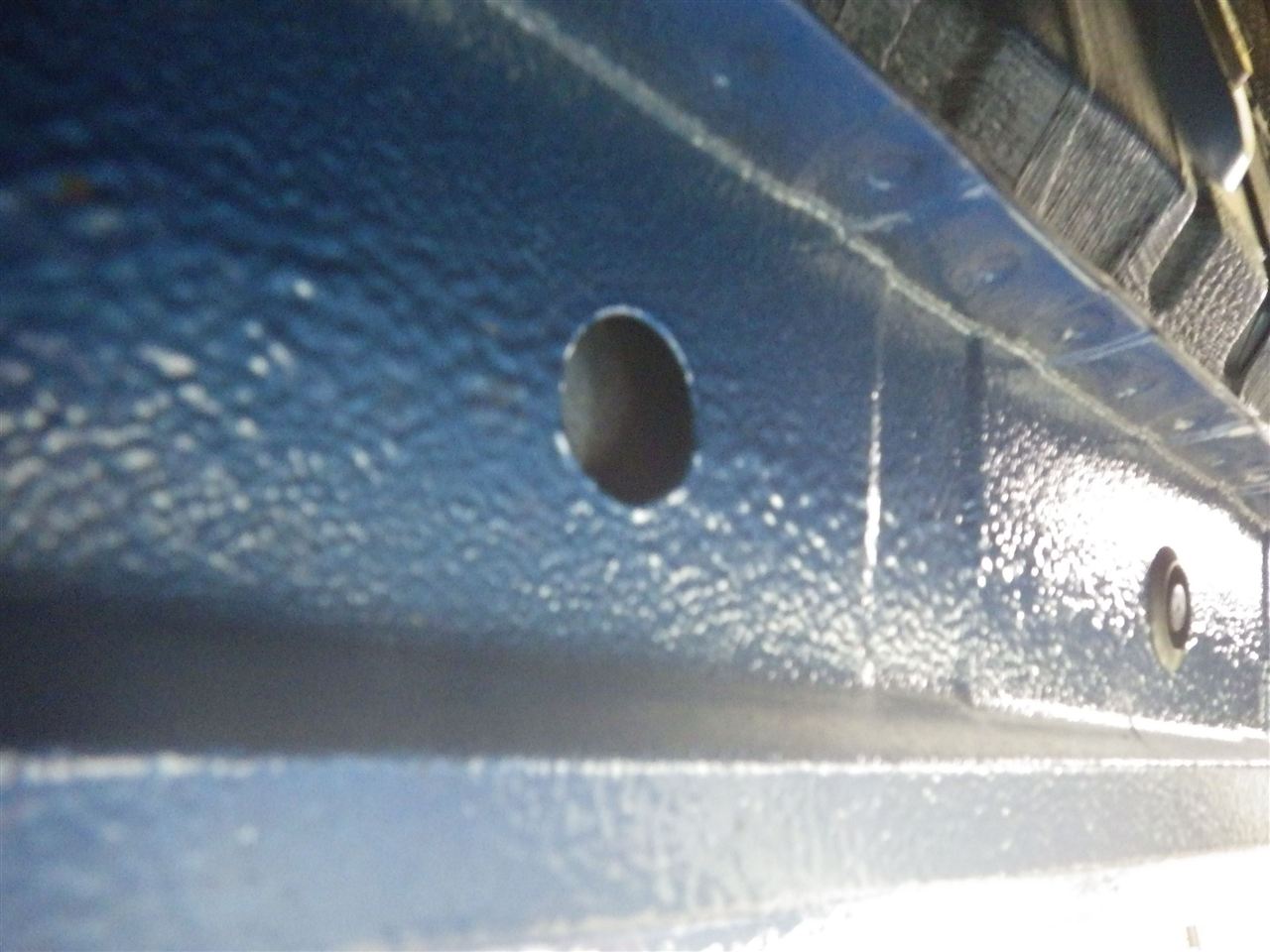

③10箇所あるプラスチックカバーを外す



プラスチックのリムーバーがあると便利で速いです。
ちなみこの外す作業が一番時間がかかります・・・。

④接着部分を脱脂・プライマー(別売り)を塗布する。

⑤サイドステップを用意する

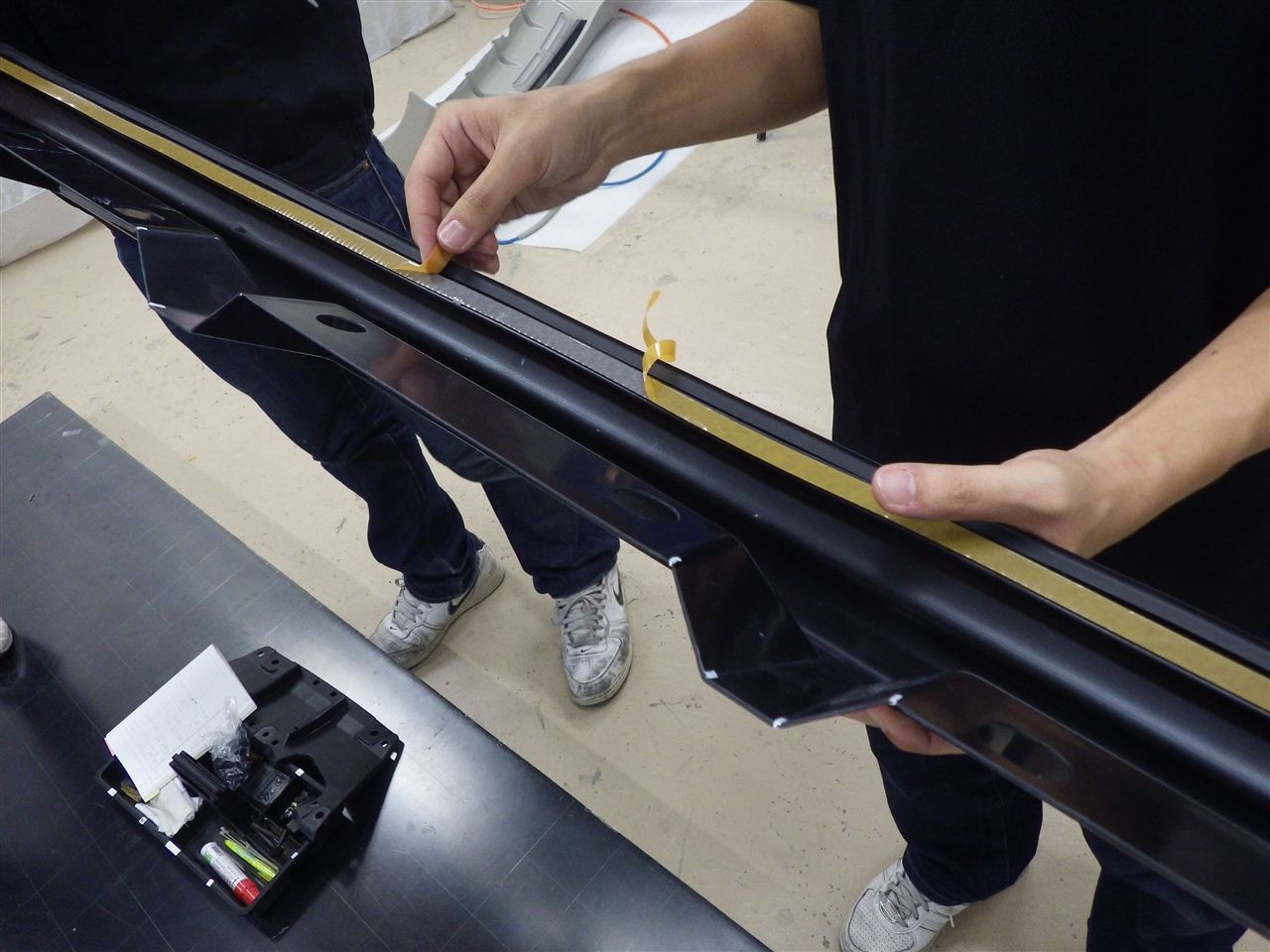

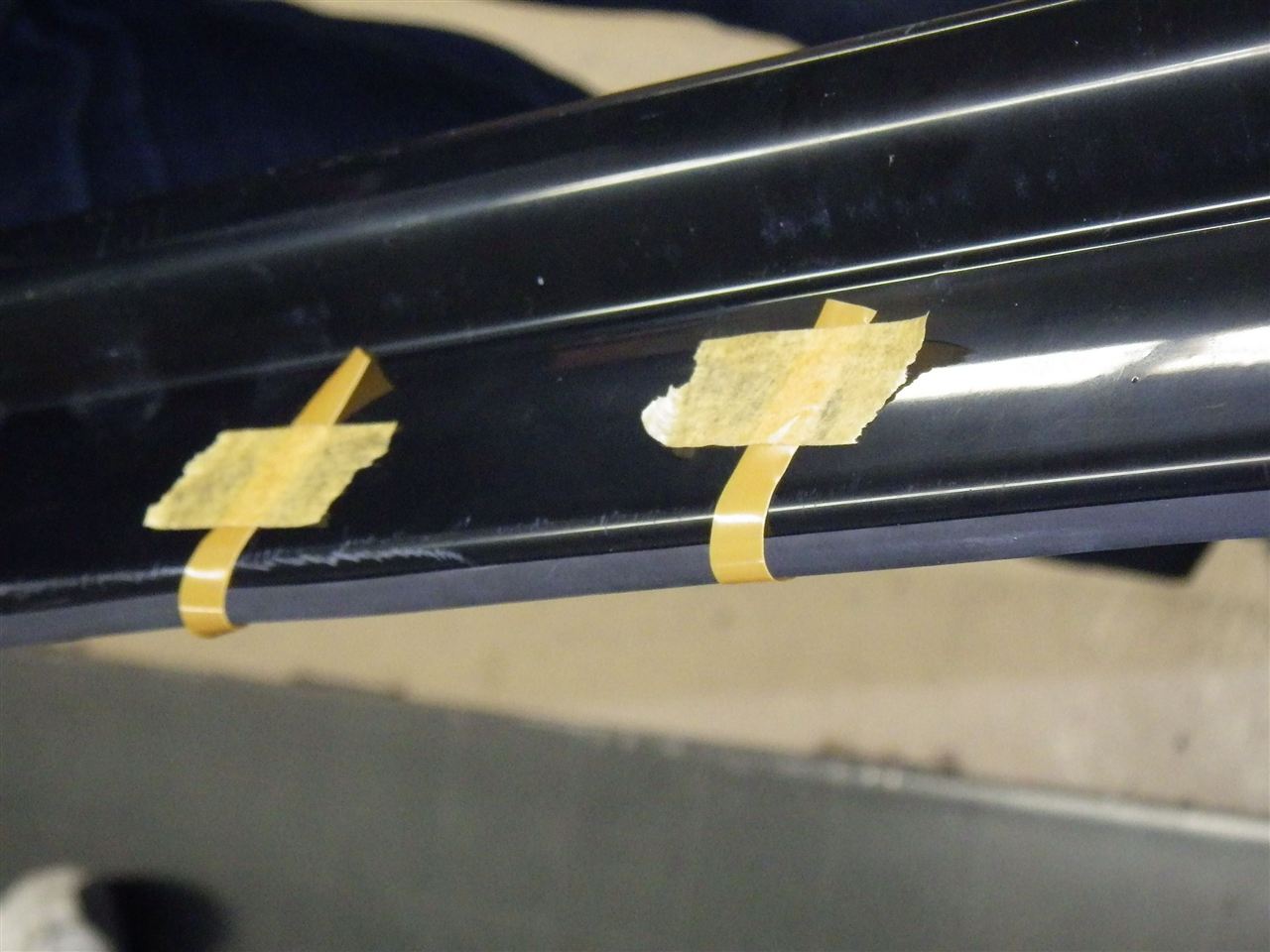

※両面テープの離型紙を軽くはがし、テープで止めると作業しやすくなります。

中央部の穴を合わせるように仮止めしていきます。

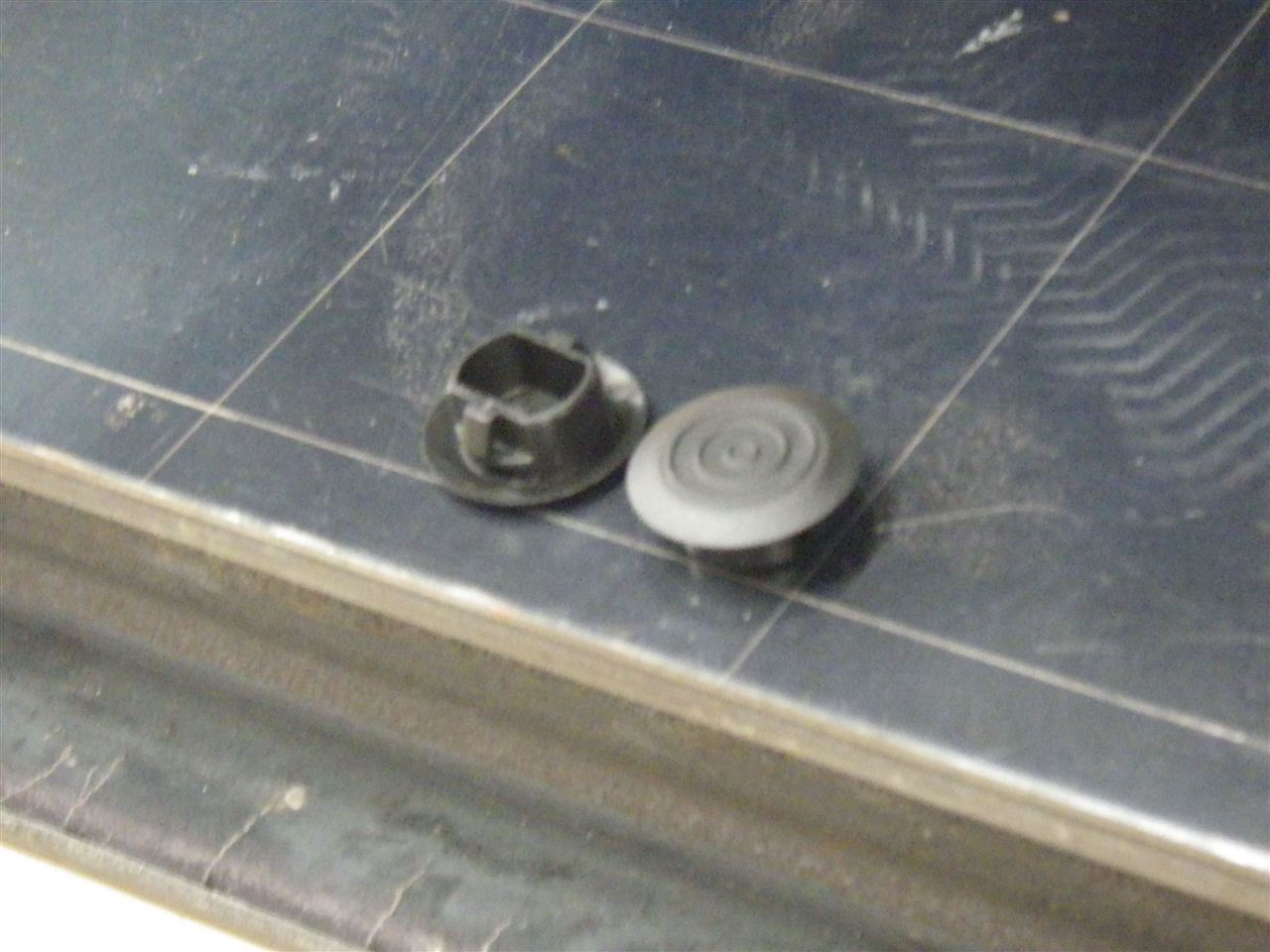

⑥付属のプラスチックカバーを取り付ける
中央部の穴と穴を合わせたら、中央部から付属のプラスチックカバーを取り付けます。


⑦離型紙をはがして圧着させます

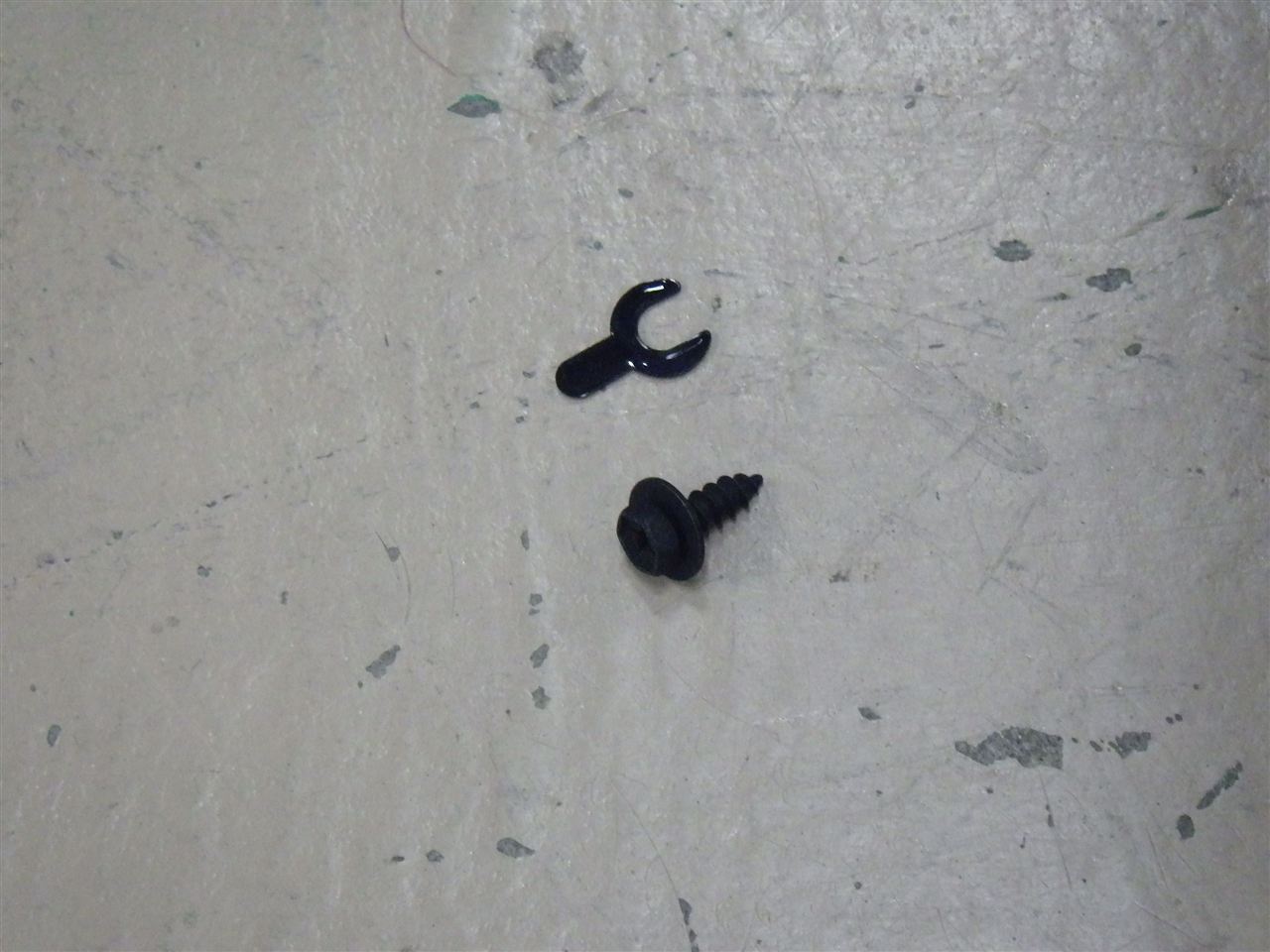

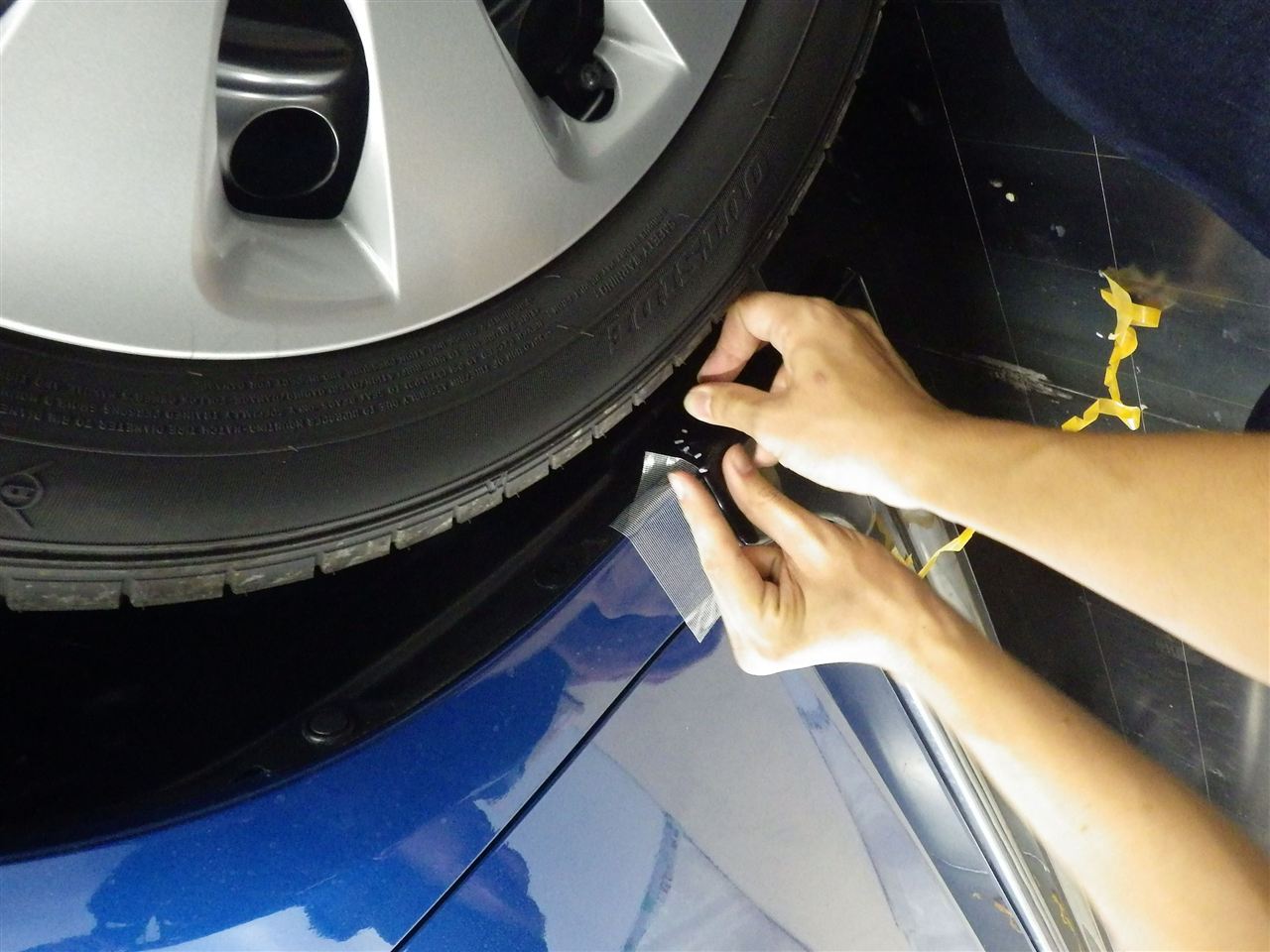

⑧付属スペーサーとスクリューで調整します。
前輪後部側に付属のスクリューで固定します。
隙間(車両誤差により)ができる場合がありますので、スペーサーを間に挟んでください。スペーサーの取っ手はスクリューを締めてあとに内側にお入れください。



これでサイドステップの取り付けは終了。

標準作業時間は2人で25分程度です。
両面テープは3M製を使用しておりますが、
初期接着は弱いですので、
24時間ほど環境の安定している場所に静置してください。
水気などは接着強度が落ちますので、お気を付けください。
